Résumé : Pour la société Bertrand Export Brisbane, implantée en Australie, nous avons fabriqué sur mesure une tente PMA L = 10 m x l = 6 m, S = 60 m2, air captif, en enveloppe PVC 0.6 mm et 0.45 mm simple peau, avec une bâche au sol amovible. Cet abri gonflable est gonflé à l'air avec une pompe électrique, ce module gonflable peut être déployé et instalé sur site en cas d'urgence, très rapidement. C'est un kit complet, livrée clef en main, avec la pompe, le régulateur de pression, les cordes de haubanage marine Pro Lancelin, les sacs de lestages à remplir de sable...

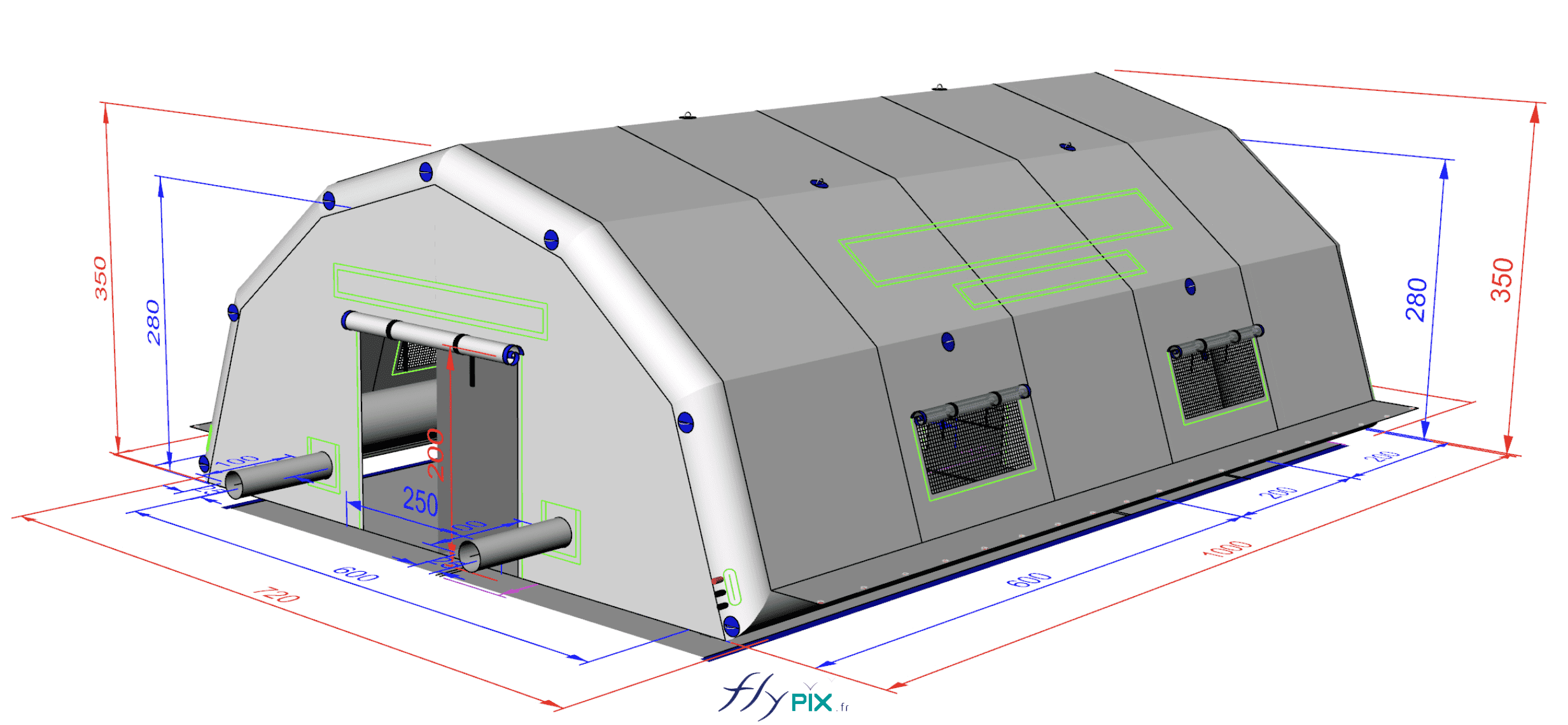

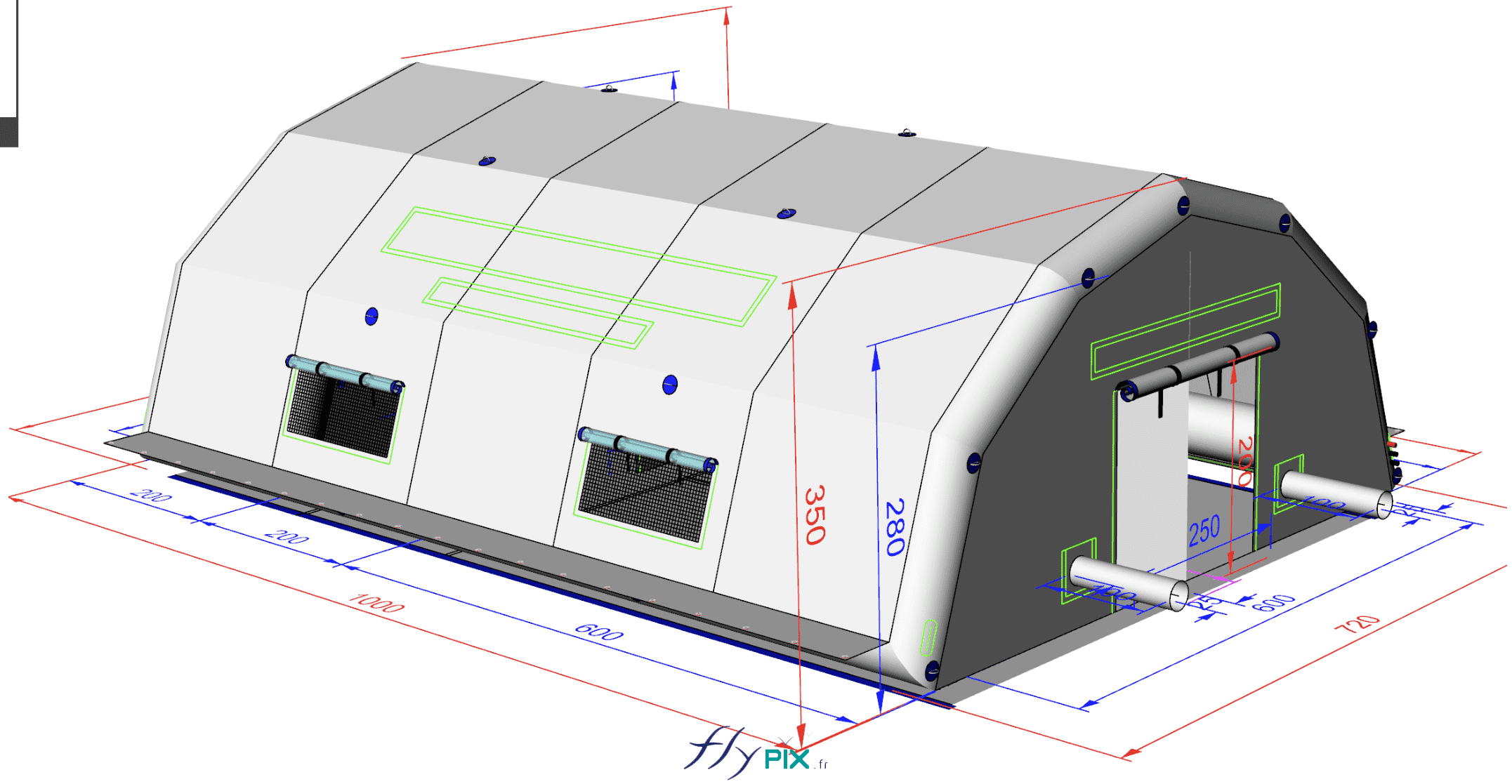

Voici une modélisation en 3D, le BAT (bon à tirer), présentant le concept de la tente PMA (Poste Médical Avance), validé par le commanditaire. Cet abri gonflable fabriqué sur mesure par nos soins, est air captif, c'est-à-dire gonflé à l'air avec une pompe électrique et un régulateur de pression, le matériau utilisé est du PVC 0.6 mm simple peau, avec des jointures soudées. Sur le pignon avant, il y a une marquise et une porte d'entrée principale large pignon, l'abri comporte aussi des fenêtres et des points de jour, avec volets et moustiquaires. Des bandes velcro, placés sur la toiture, sont des emplacements réservés pour des marquages de banderoles en bâche PVC amovible, personnalisés avec des marquages imprimés. Au sol, à la base des murs et des portes d'accès, il y a une bavette au sol. Des anneaux et des œillets métalliques sont répartis sur les boudins d'ossatures pour la fixation des cordes de haubanage qui seront attachées aux sacs de lestages à remplir de sable. Des interfaces de manchons à air et manchons passe fils électriques sont aussi présents.

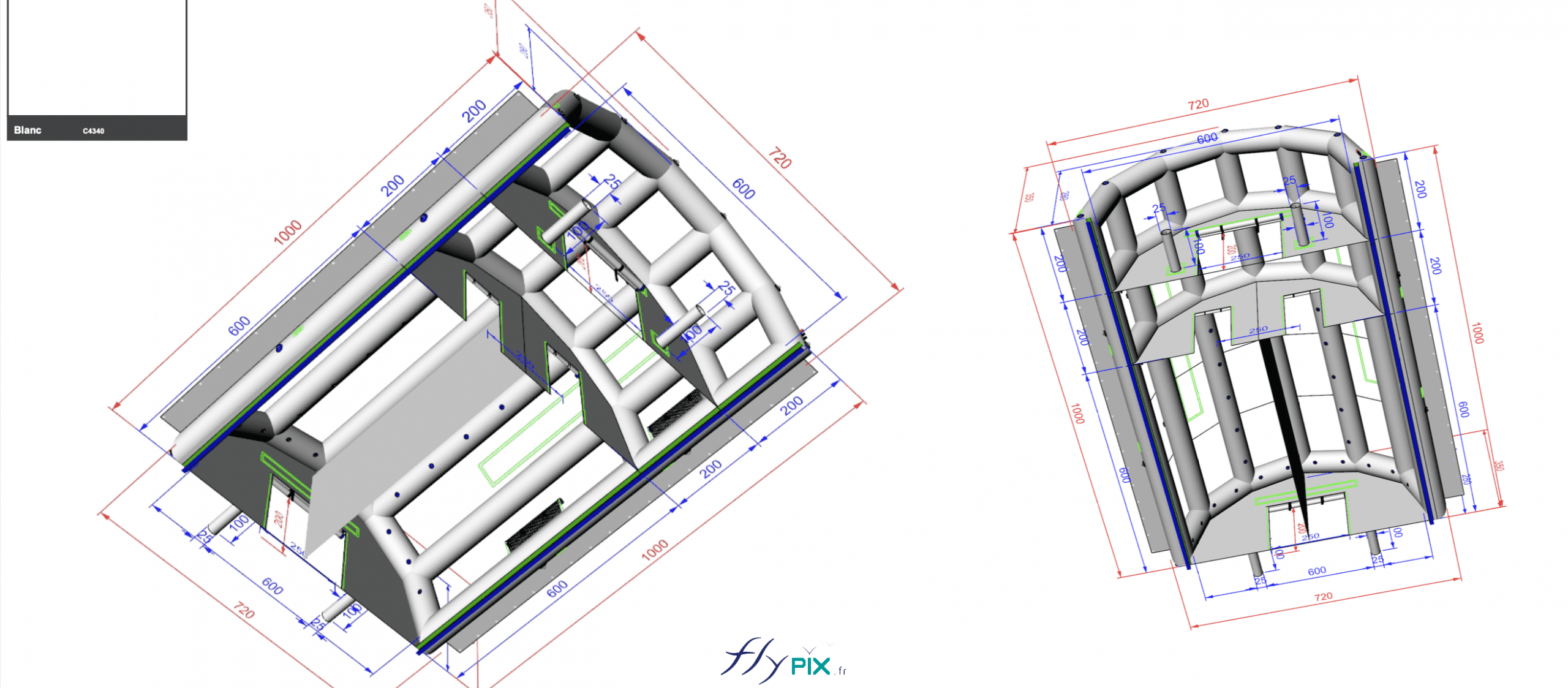

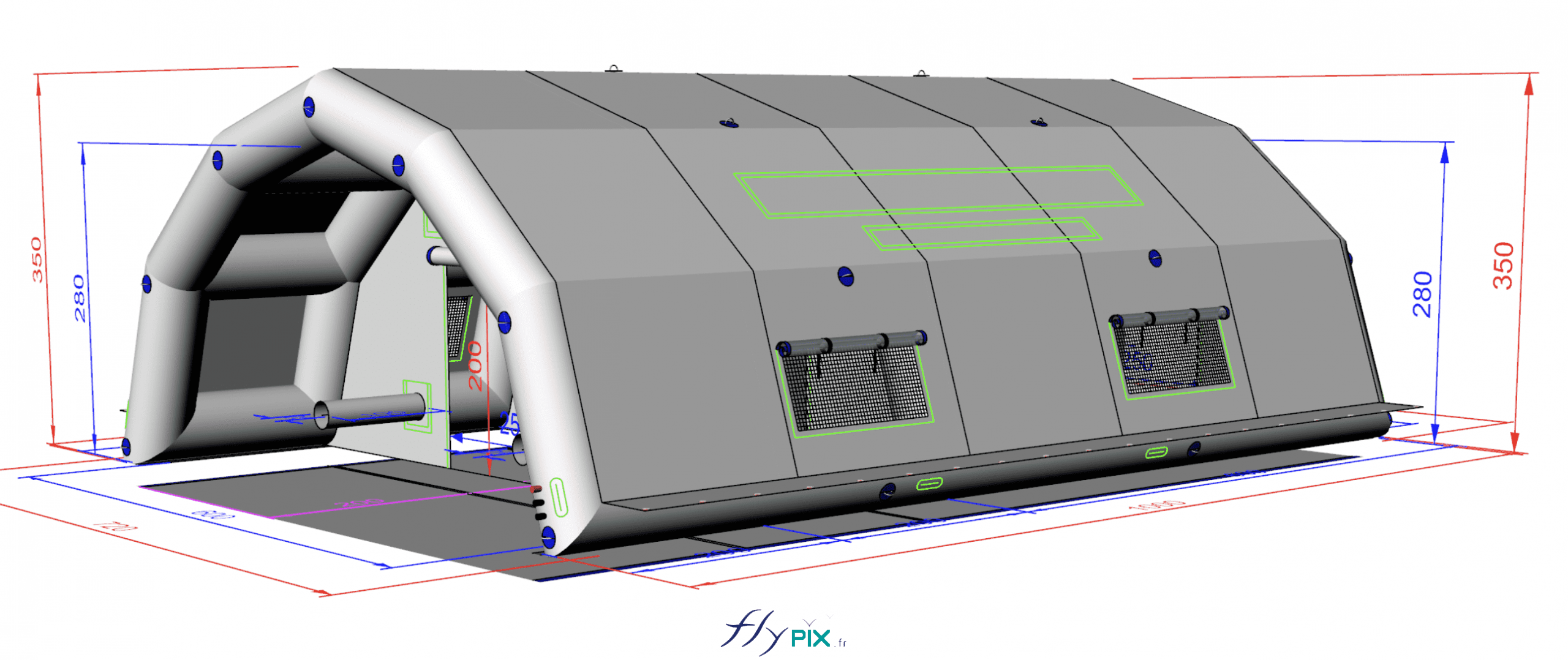

Ci-dessous : Différentes vues sous différents angles, en 3 dimensions, qui mettent en valeur l'ossature de la tente gonflable PMA ; les boudins d'ossatures de la structure gonflable sont interconnectés entre eux, en enveloppe PVC 0.6 mm simple peau, avec des jointures soudées. Ce type de configuration permet d'obtenir une très grande résistance structurelle, surtout avec une forme d'abri en tunnel demi-lune, qui présente l'avantage d'avoir des contreforts naturels et une clef de voute.

Qté 1 tente PMA L = 10 m x l = 6 m, S = 60 m2, air captif, enveloppe PVC 0.6 mm et 0.45 mm simple peau, bâche au sol, 2 pompes 220 V, 2 régulateurs de pression, 1 caisson flycase en bois

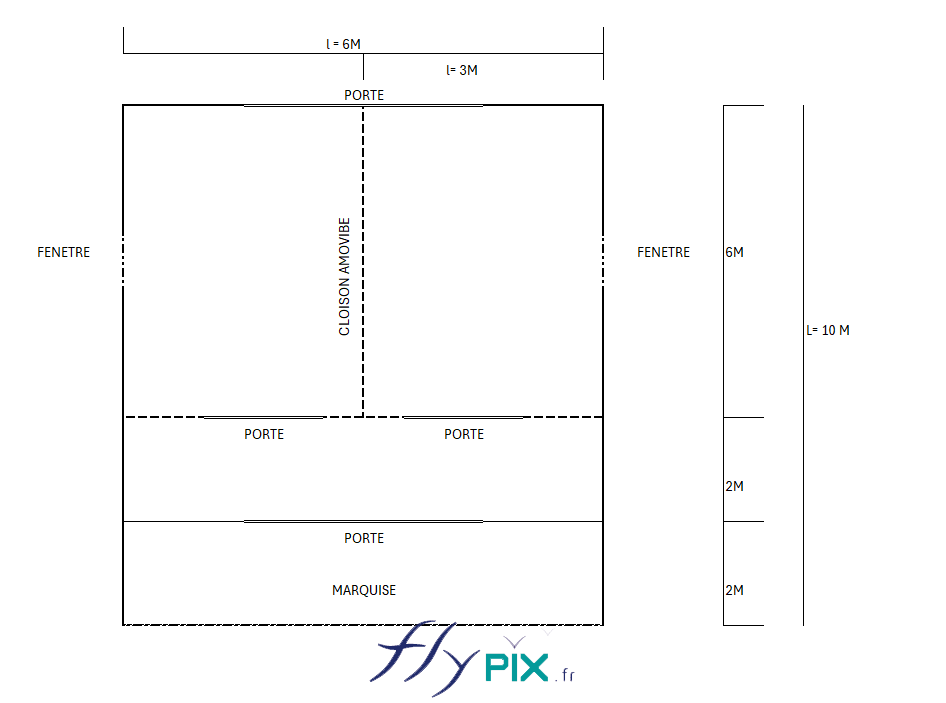

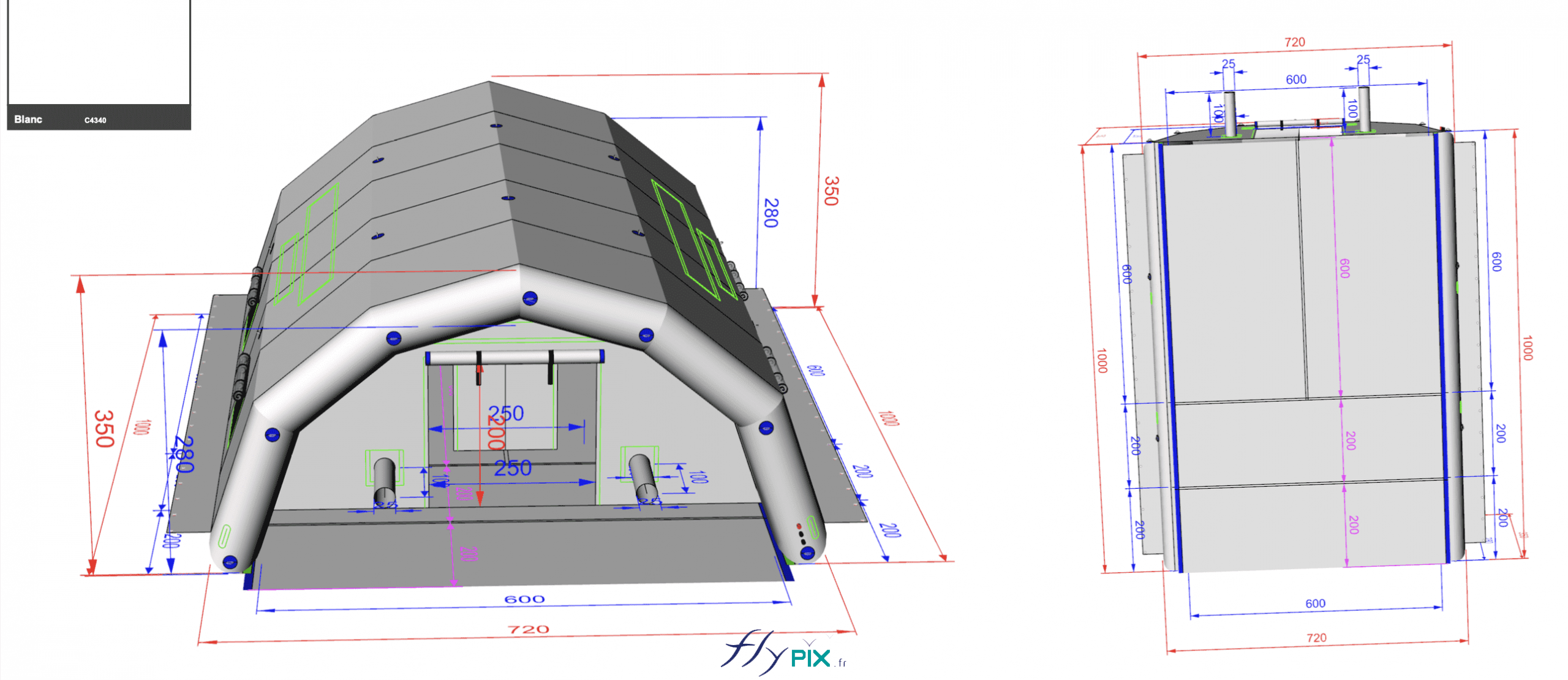

Ci-dessous : un croquis simplifié de la tente PMA, avec les différentes dimensions, proportions et les emplacements des cloisons amovibles, dont le but est d'obtenir différentes salles au sein de l'abri gonflable médical.

 Configuration :

• La surface intérieure prévue d'espace sanitaire de soins ou de travail est de L = 8 m x l = 6 m, soit 48 m2 utiles.

• Il y a une marquise d'accès externe de dimensions L = 2 m x l = 6 m de S = 12 m2 au niveau de la porte d'accès principale, pour l'accès des véhicules.

• Les dimensions totales intérieures utiles de la tente : L = 10 m x l = 6 m x H = 2.75 m, S = 60 m2.

• 1 porte principale d'entrée, 1 porte principale de sortie, SANS porte latérale,
• Fenêtres et points de jour, PVC transparent, avec moustiquaires, volets amovibles,

• Seront fournis dans le kit 3 murs de cloisons internes amovibles, avec porte amovible, fixations par bandes velcro, permettant de disposer de 3 salles indépendantes.

• 1 bâche au sol amovible incluse.

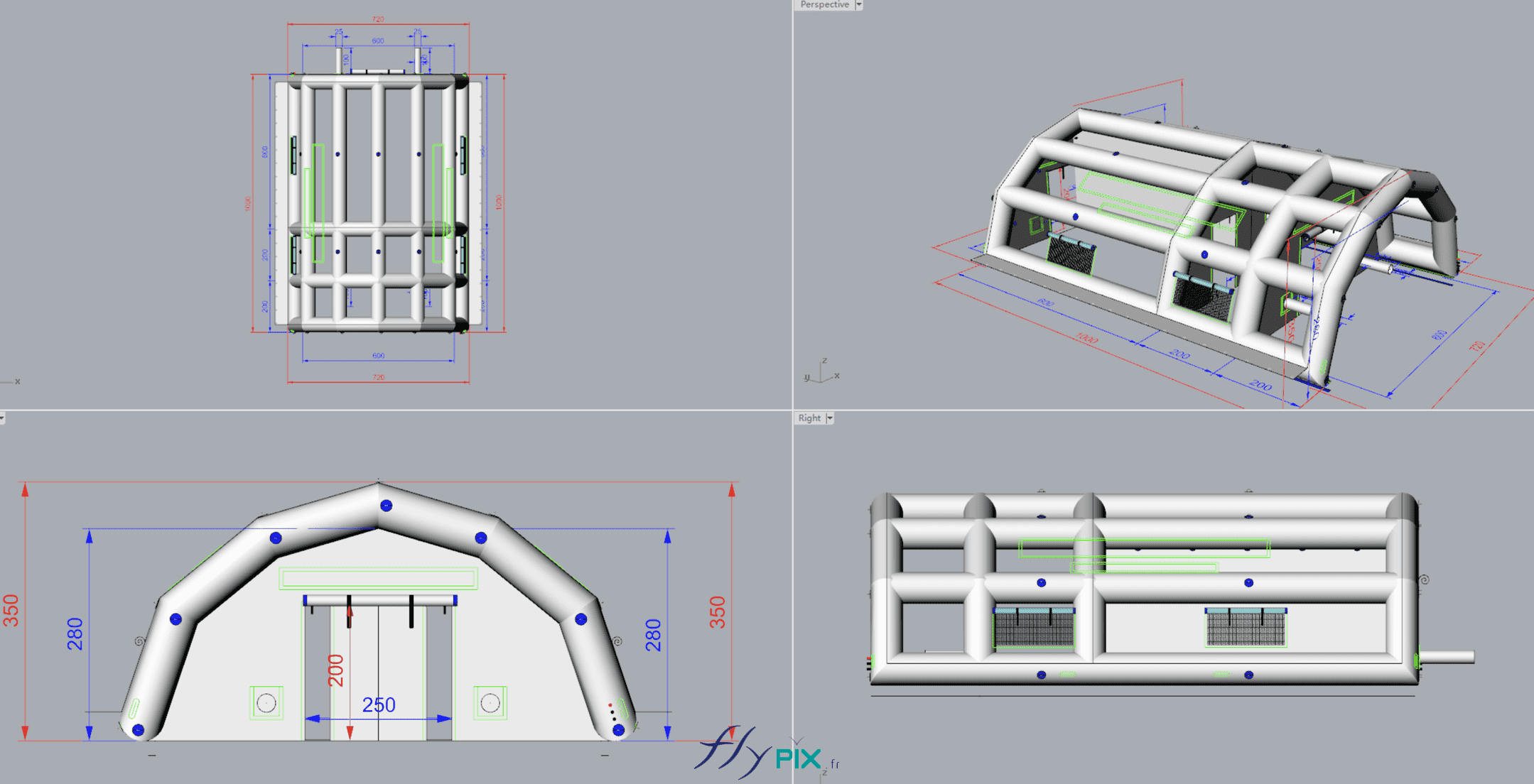

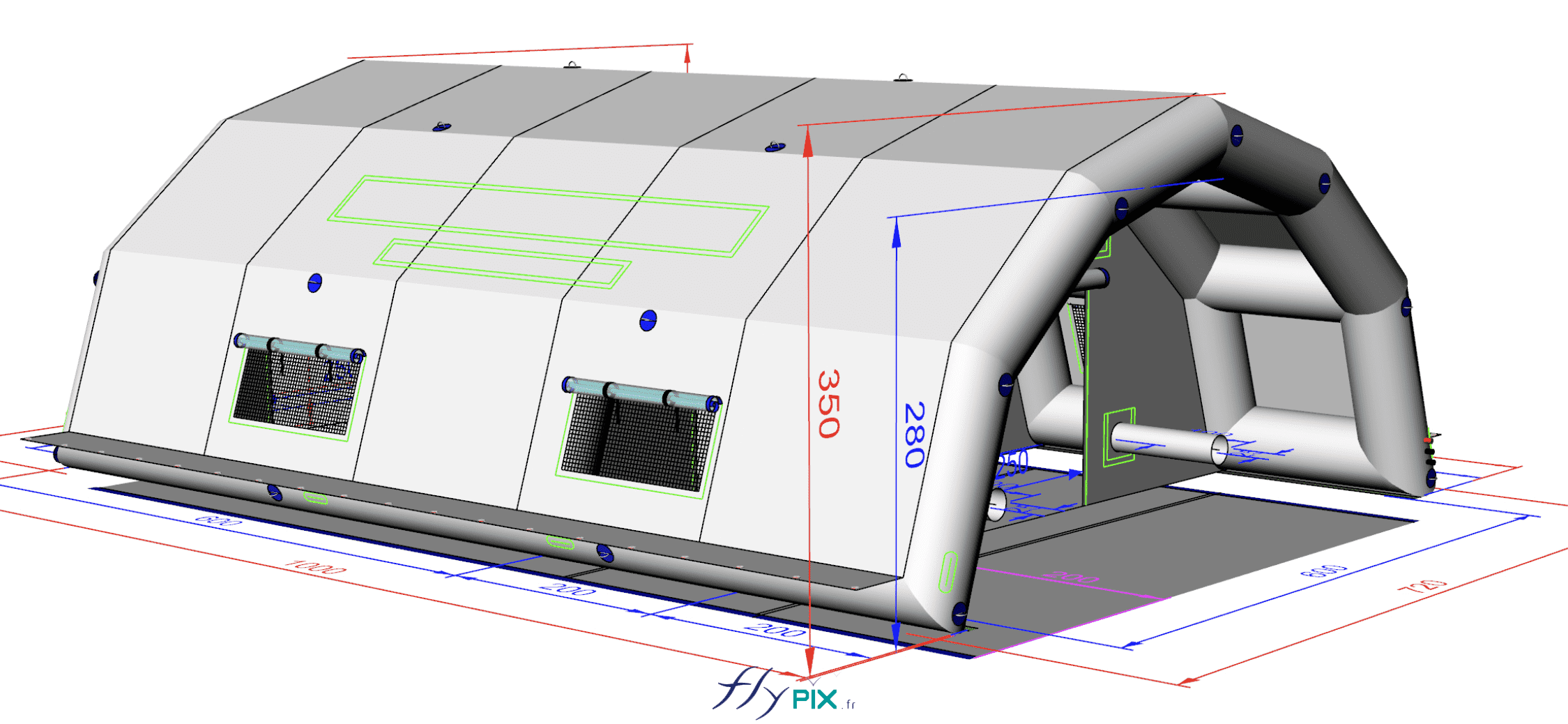

Ci-dessous : différentes vues en 3D, des infographies conçues et réalisée par notre infographiste, qui présentent différents détails de la tente gonflable PMA. Ce type de représentation est très utile pour visualiser l'ensemble des informations d'un seul tenant, comme par exemple les dimensions utiles intérieures, la configuration générale, les finitions, les accessoires, les agencements au sein de l'abri gonflable médical. Il est utile de présenter la structure gonflable avec et sans les murs, de dessus et de dessous, pour bien montrer la solidité générale.

Caractéristiques techniques :

• Qté 1 tente PMA modèle du type "Protection Civile du Niger", personnalisé et customisé,
• Air captif, valve anti-retour, valves de surpression,
• Gonflé à l'air avec pompe et régulateur de pression,
• Matériaux : tente hybride, boudins d'ossatures en enveloppe PVC 0.6 mm simple peau étanches, et murs et toitures en enveloppe PVC 0.45 mm simple peau, pour optimiser le poids global, couleur Pantone usine, jointures soudées,
• Forme : pans coupés,
• Bavette au sol,
• Bâche au sol en PVC amovible, fixations velcro,
• Dimensions totales intérieures : L = 10 m x l = 6 m, S = 60 m2,
• Hauteur clef de voute : H = 2.5 m,
• Dimension interne de la zone de travail : L = 8 m x l = 6 m, S = 48 m2,
• Avec 1 marquise externe de dimensions L = 2 m x l = 6 m, S = 12 m2,
• 2 portes principales larges pignons, avec bavette au sol, L = 3 m x H = 2 m,
• Fenêtres incluses : points de jour avec moustiquaires, PVC cristal et volet amovibles pliables, fixations velcro,
• 2 manchons à air,
• 2 manchons passe fils électriques,
• Anneaux et œillet métalliques internes,
• Anneaux et œillets métalliques externes,
• Anses et poignées de manutention,
• Sac de rangement,
• Kit de réparation,
• Norme anti-feu LNE France type M2,
• BAT en studio graphique,
• Garantie 1 an, SAV, assistance téléphonique,
• Lestages en su, non inclus dans le kit, en option,
• Pompe en su, non inclus dans le kit, en option,
• Régulateur de pression en su, non inclus dans le kit, en option,
• Dispositifs d'éclairages, non inclus dans le kit, par vos soins,
• Dispositif de climatisation, chauffage, filtration de l'air et contrôle du climat, non inclus dans le kit, par vos soins,
• Fabrication sur mesure dans nos ateliers en France à Orléans,
• Prévoir courant électrique, 220 V, pour la pompe et le régulateur de pression.

Marquages amovibles, fixations velcro, incluses : 2 banderoles en tout

• 2 grandes banderoles sur le toit :  "BRIGADE D’INTERVENTION" en noir sur fond blanc.

Informations complémentaires :

• Poids unitaire estimé : 250 kg environ (+ accessoires)
• Volume unitaire plié : sac de 1.5 m x 1.3 m (estimation)
• Conditionnement : 1 palette XL (300 kg) - hors poids du flycase (estimation)

Modalité de paiement :

• 60% à la commande par virement bancaire. Solde à livraison.

• Nous acceptons les mandats administratifs des mairies, CC et collectivités, via CHORUS.

Services & garanties :

• Notre expérience et savoir faire, notre réactivité, nos références clients,
• Fabrication sur mesure, par nos soins, en France dans nos ateliers,
• Le suivi de vos projets et l'accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
• Des matériaux PVC de grande qualité, résistants, solides et durables,
• Certifications : normes anti-feu LNE France type M2 (et non type M3, insuffisant ) pour les PVC (très haut niveau de protection contre le feu),
• Certifications : normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
• Garantie 1 an constructeur, SAV inclus,
• Assistance téléphonique,
• Service de maintenance et de réparation à l'atelier ou sur site.

Résultat final :

Vue latérale de l'abri gonflable PMA : fenêtres et points de jour en enveloppe PVD crystal transparent, avec volets et moustiquaires. Sur la toiture : banderoles de marquages amovibles et imprimés, fixations par bandes velcro.

Vue arrière de la tente PMA gonflable, avec le pignon arrière doté d'une large porte pignon de sortie. A droite et à gauche : les interfaces des manchons à air. Sur le coté latéral de la structure : fenêtres et points de jour, avec mousitquaires et volets.

Vue de la façade avant de l'abri gonflable PMA : marquise d'accès, porte d'accès principale large pingon, avec bavette au sol. Des anneaux métalliques fixés sur le mur de boudin d'ossatures sont visibles, pour les attaches des cordes de haubanage.

Vue intérieure de la tente gonflable PMA : bâche au sol amovible en PVC et lits picots pliables.

Flycase et caisse de rangement :

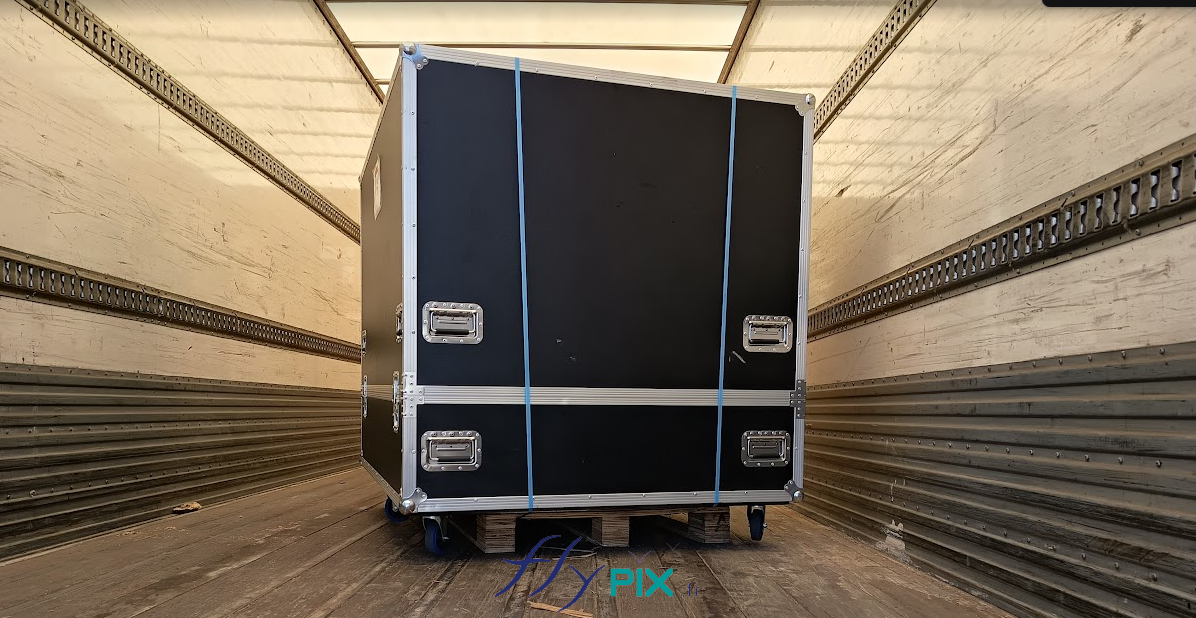

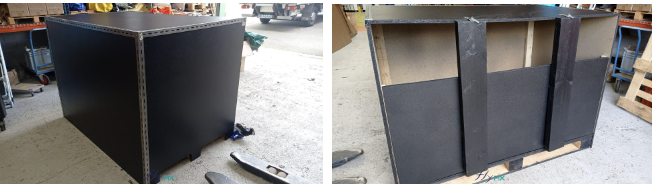

Nous proposons, en option, une caisse en bois, très solide et très robuste, fabriquée sur mesure par nos soins, un flycase à roulette, dont le but est d'assurer le transport et la protection, ainsi que le stockage dans des bonnes conditions de la tente PMA gonflable.

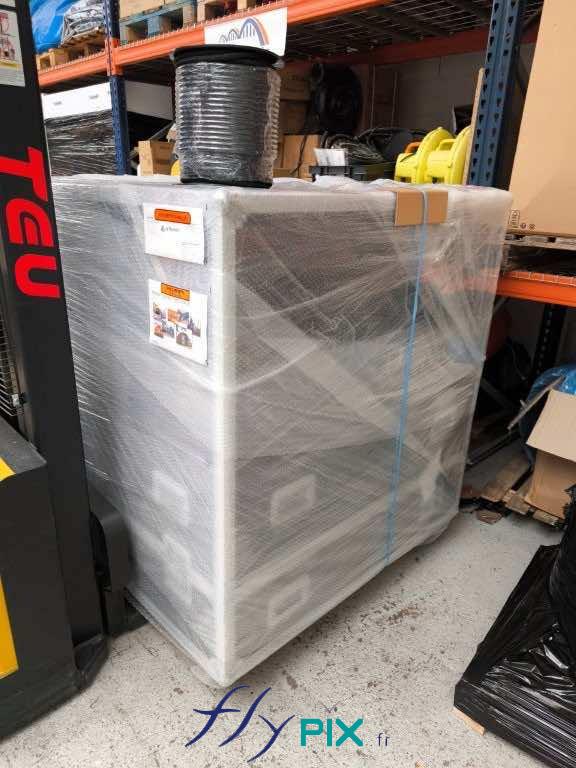

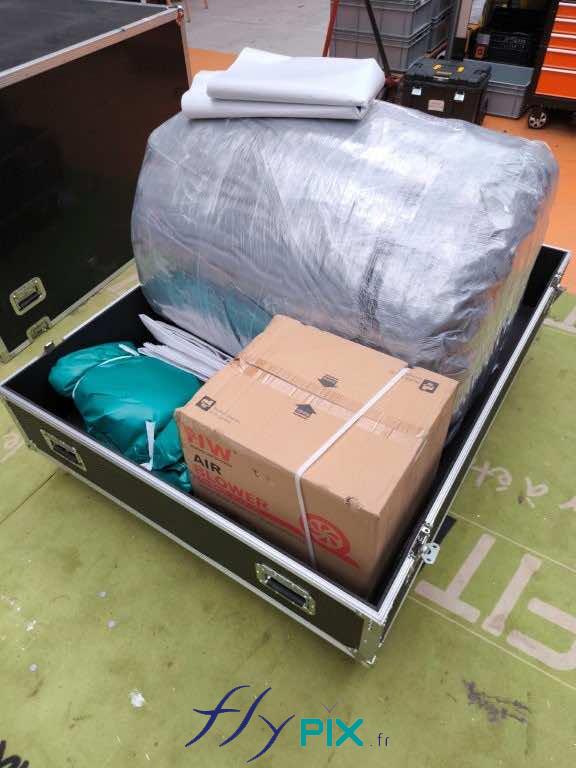

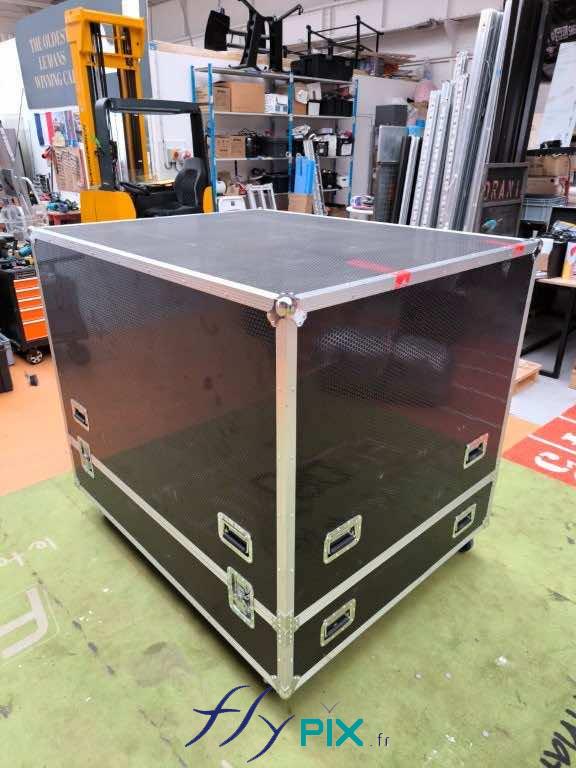

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l'abri gonflable pendant les futurs transports.

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l'abri gonflable pendant les futurs transports.

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l'abri gonflable pendant les futurs transports.

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l'abri gonflable pendant les futurs transports.

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l'abri gonflable pendant les futurs transports.

Accessoires fournis :

Pompe électrique, réversible, 220 V, 1200 W, norme CE, garantie 1 an, pour le gonflage et le dégonflage de la tente médicale PMA.

Un régulateur de pression qui permet de stabiliser et de contrôler la pression de l'air dans les boudins d'ossatures air captif étanche de l'abri gonflable PMA.

Sacs de lestages à remplir de sable, fabriqués sur mesure par nos soins, pour la stabilité, la tenue, le maintient de la structure gonflable, par rapport aux vents.

Sac de lestage à remplir de sable, fabriqués sur mesure par nos soins, pour la stabilité, la tenue, le maintient de la structure gonflable, par rapport aux vents.

Valve de gonflage 1/4 de tour, valves de surpression de la tente gonflable PMA.

Valve de gonflage anti-retour 1/4 de tour, qui permet le gonflage et le dégonflage de la tente PMA gonflable.
