Résumé : Dernièrement, nous avons conçu et fabriqué sur mesure un grand hangar gonflable militaire de dimension L = 25 m x l = 14 m x H = 7 m, de surface S = 350 m2, un abri gonflable composé de 5 modules L = 5 m x l = 14 m x H = 7 m raccordés ensembles. Cette imposante structure gonflable mobile, à usages polyvalents, destinée à accueillir des soldats, militaires et parachutistes, est entièrement en enveloppe PVC 0.45 mm double peau capitonnée, et elle est gonflée en permanence par plusieurs turbines électriques. La tente gonflable militaire, en forme de tunnel, sera déployée lors d'opérations militaires dans différents environnements et terrains (désert, montagne,...), elle résiste aux vents, aux intempéries et à une grande plage de températures.

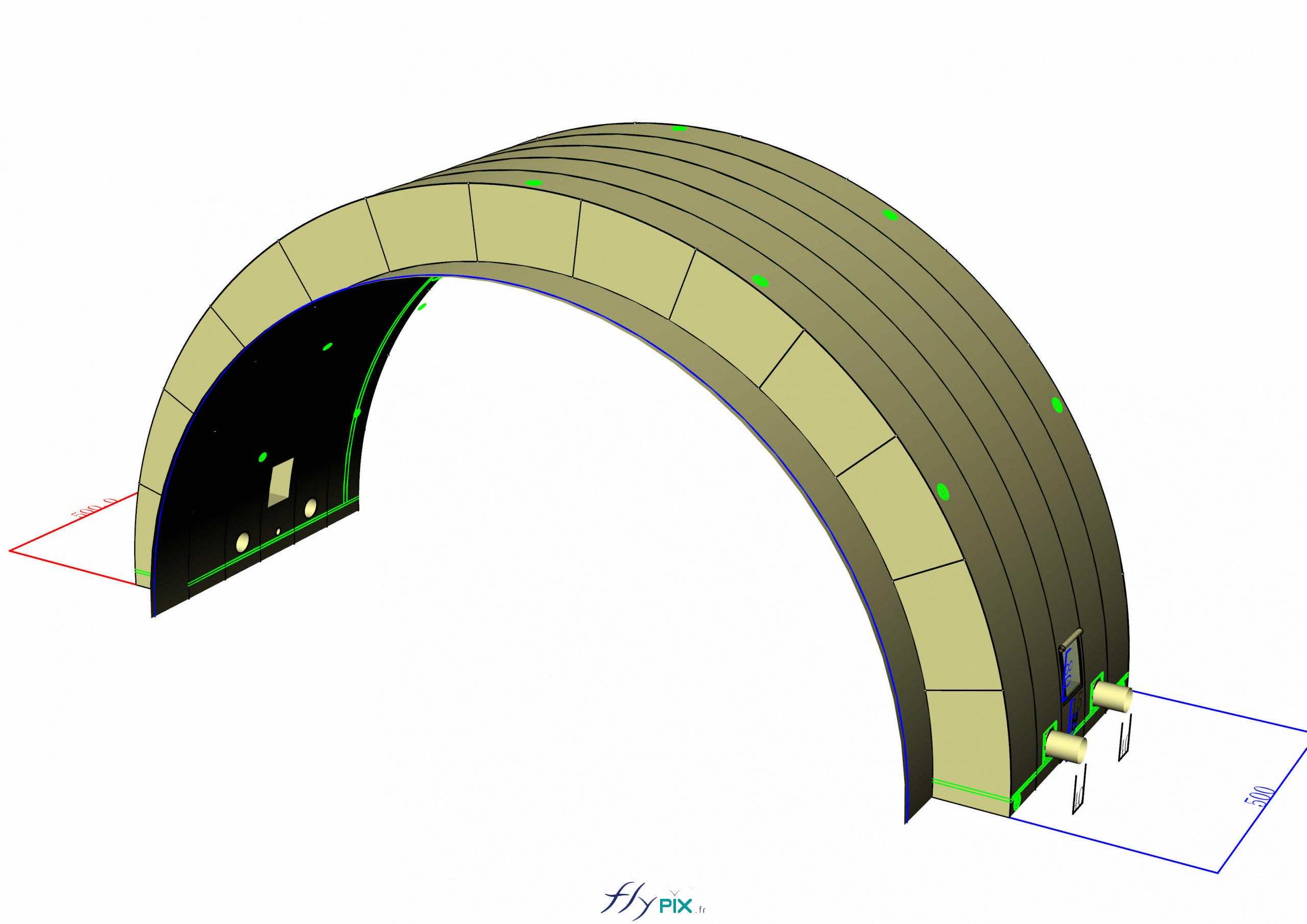

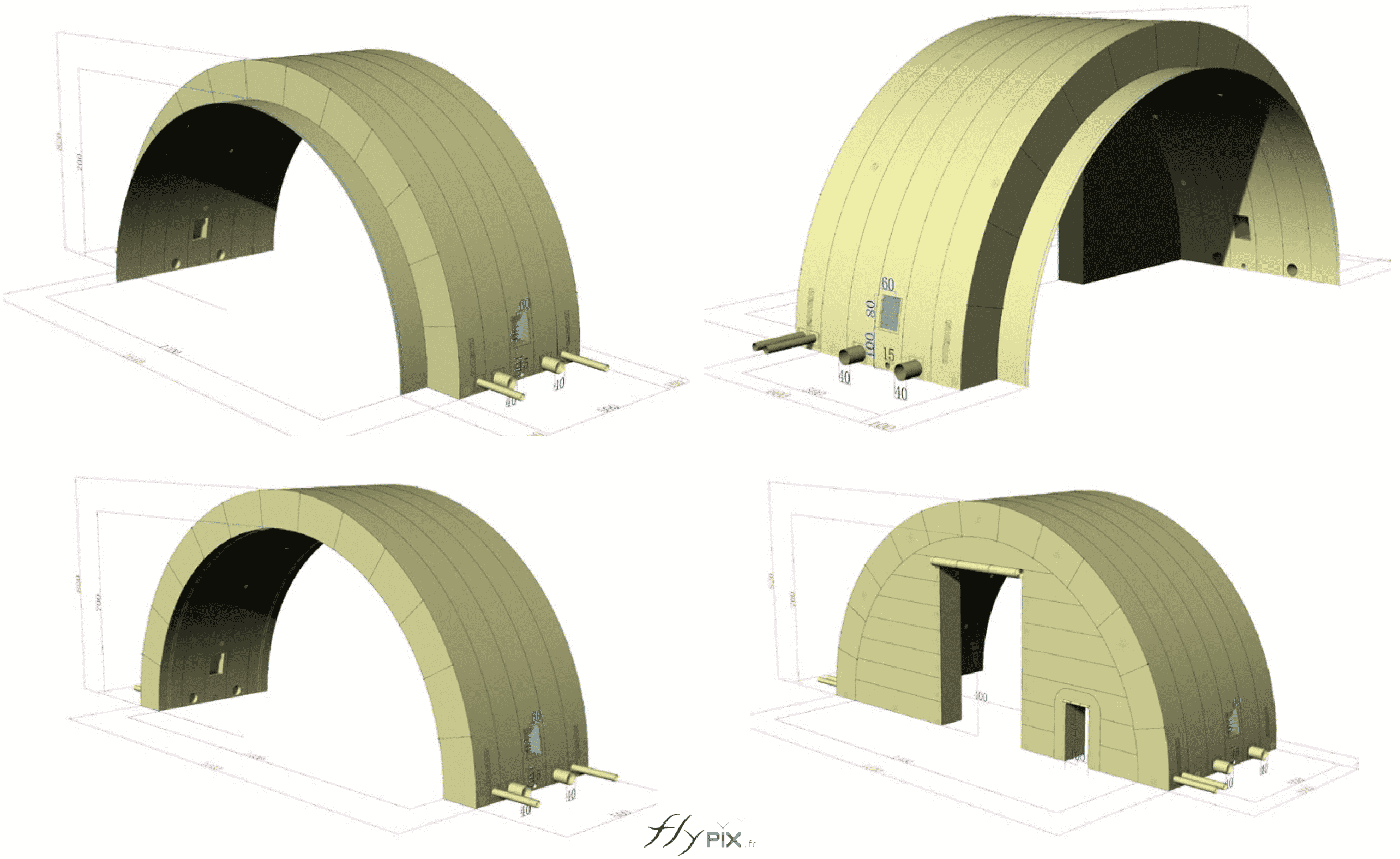

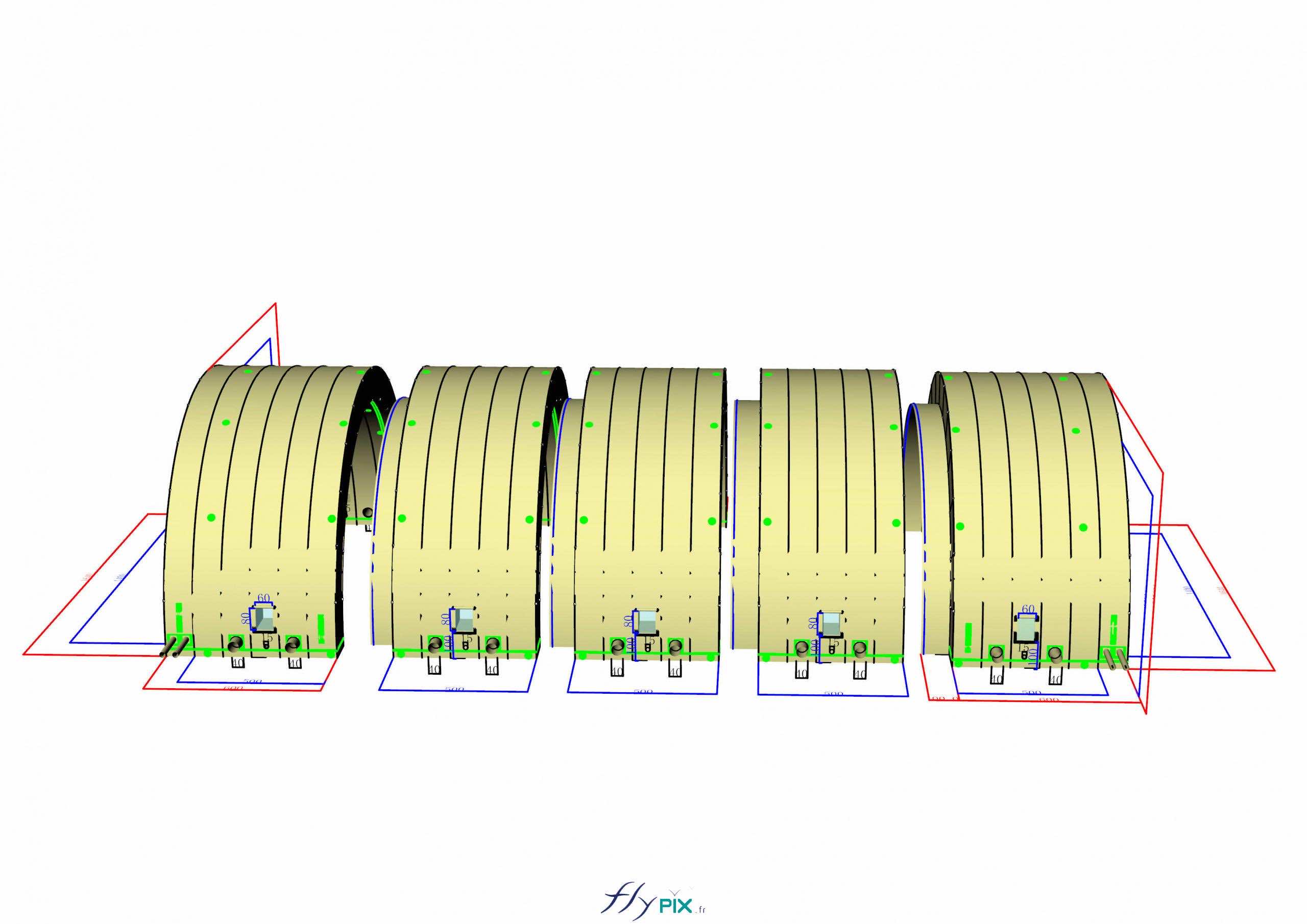

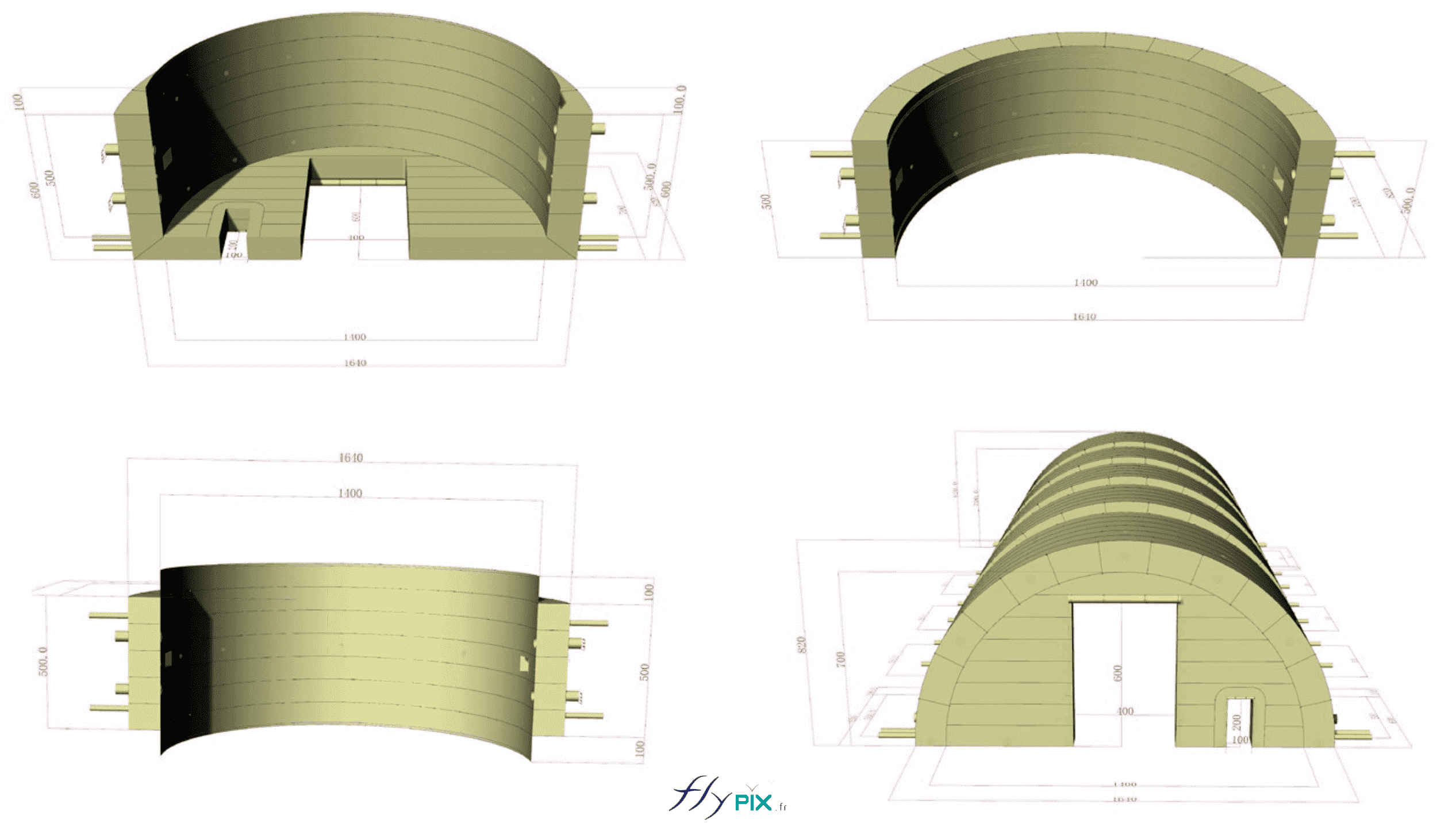

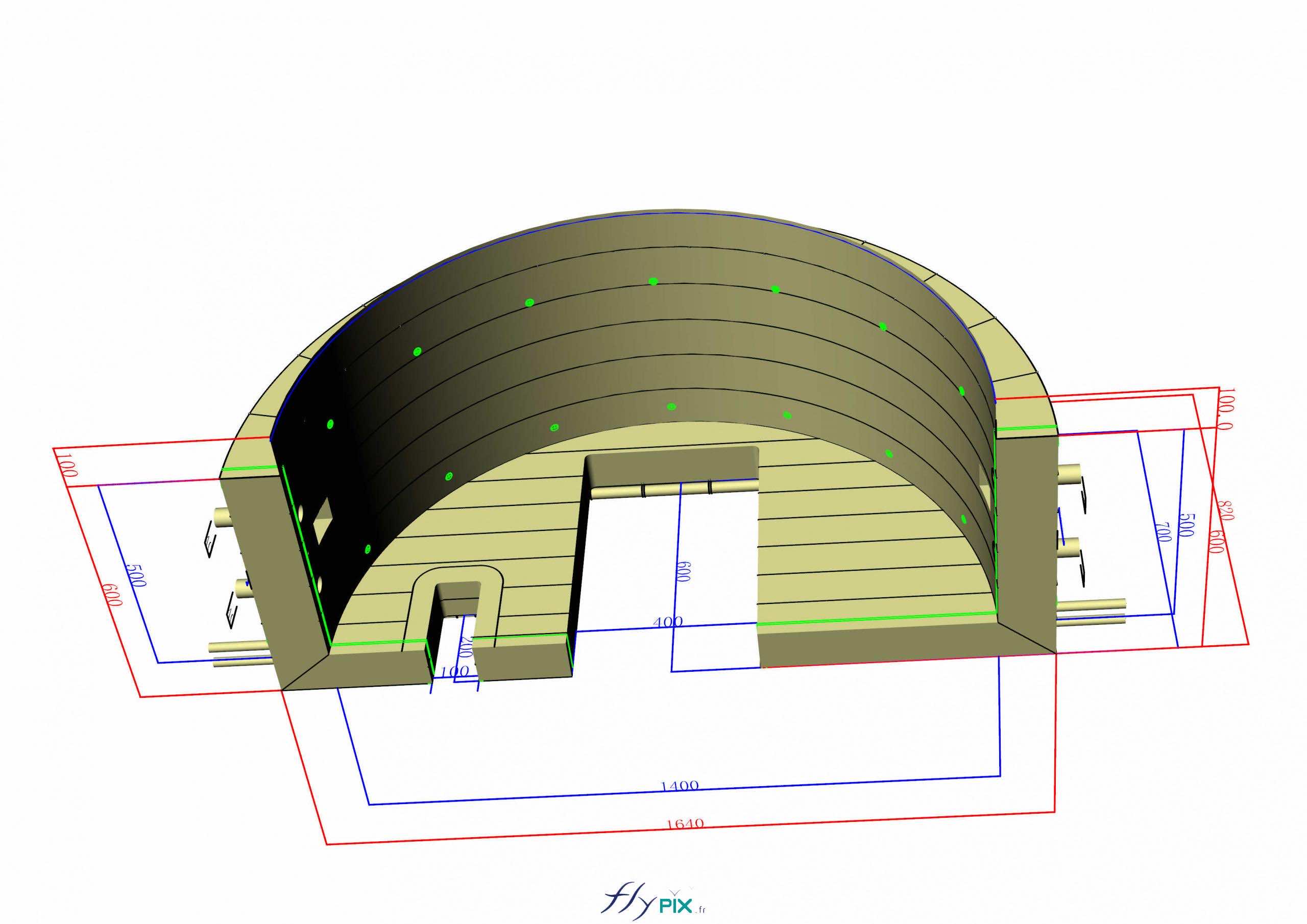

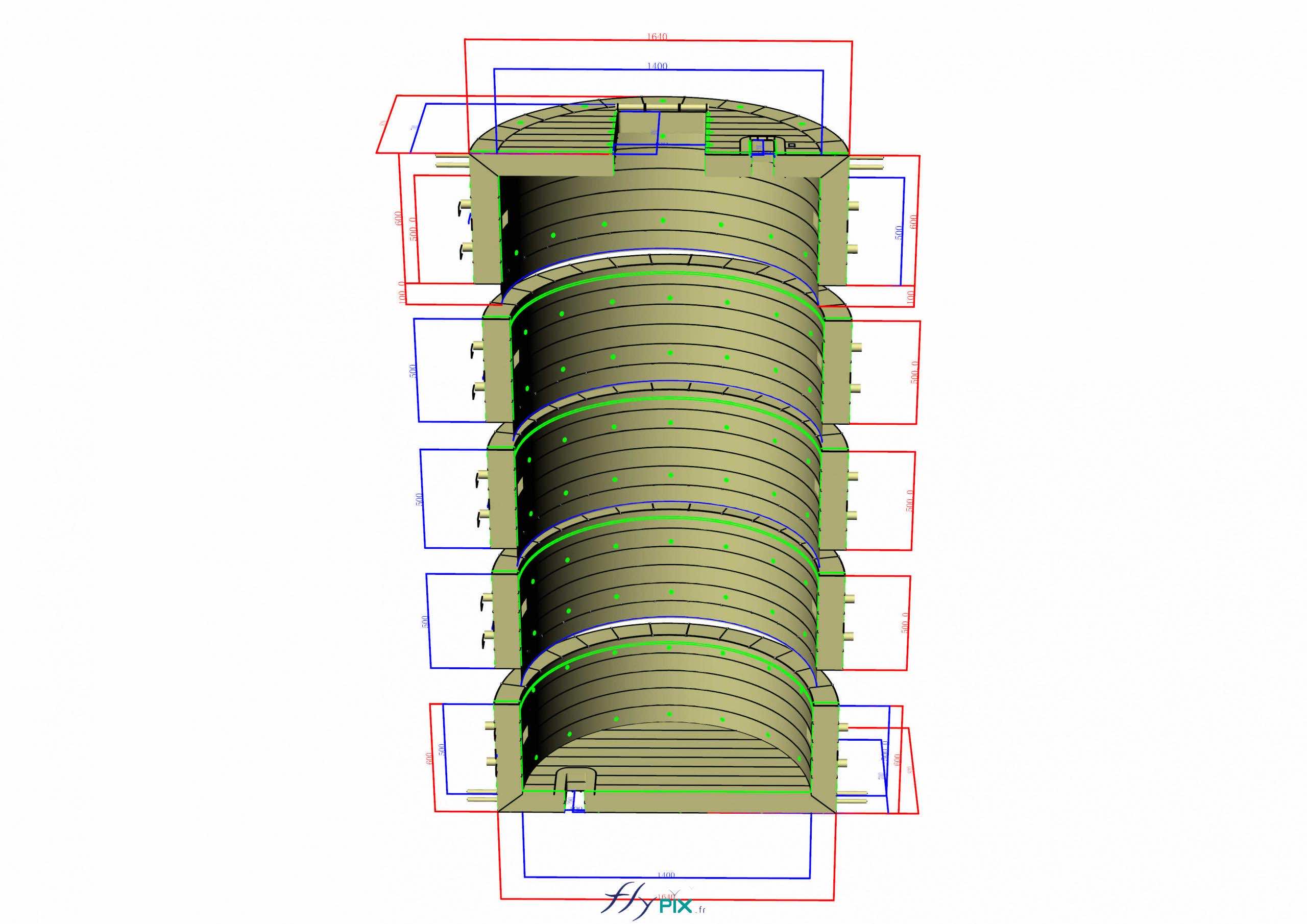

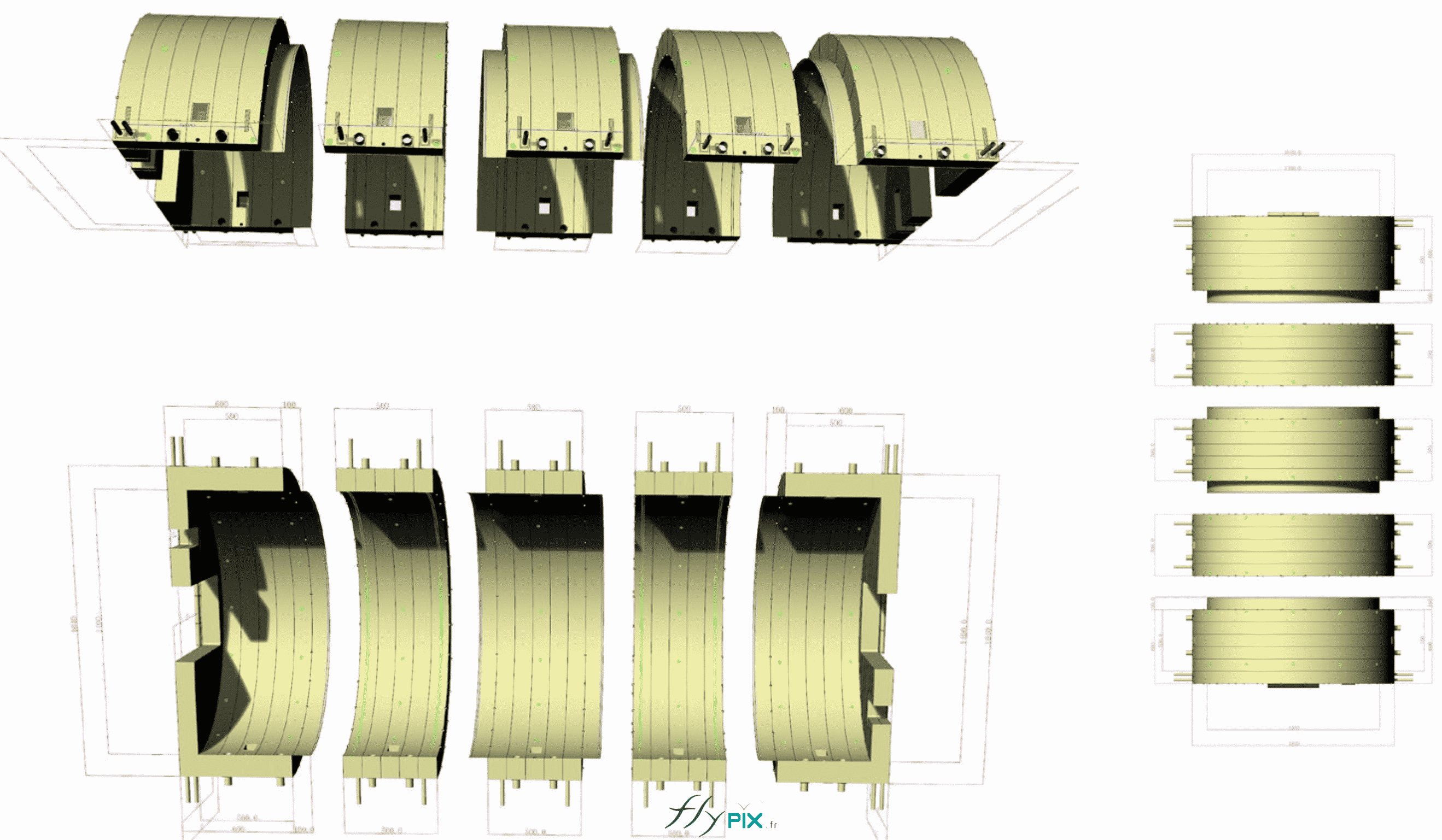

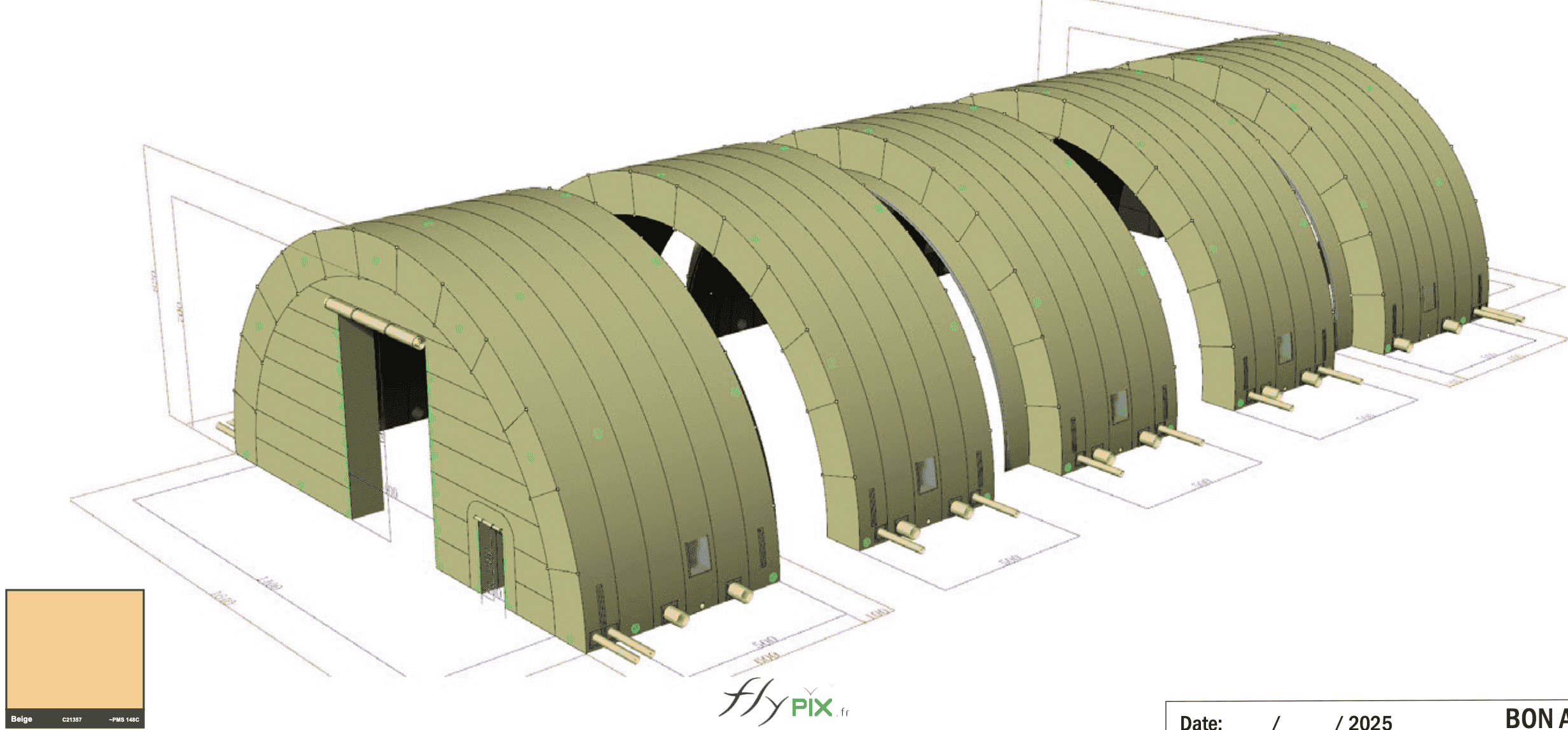

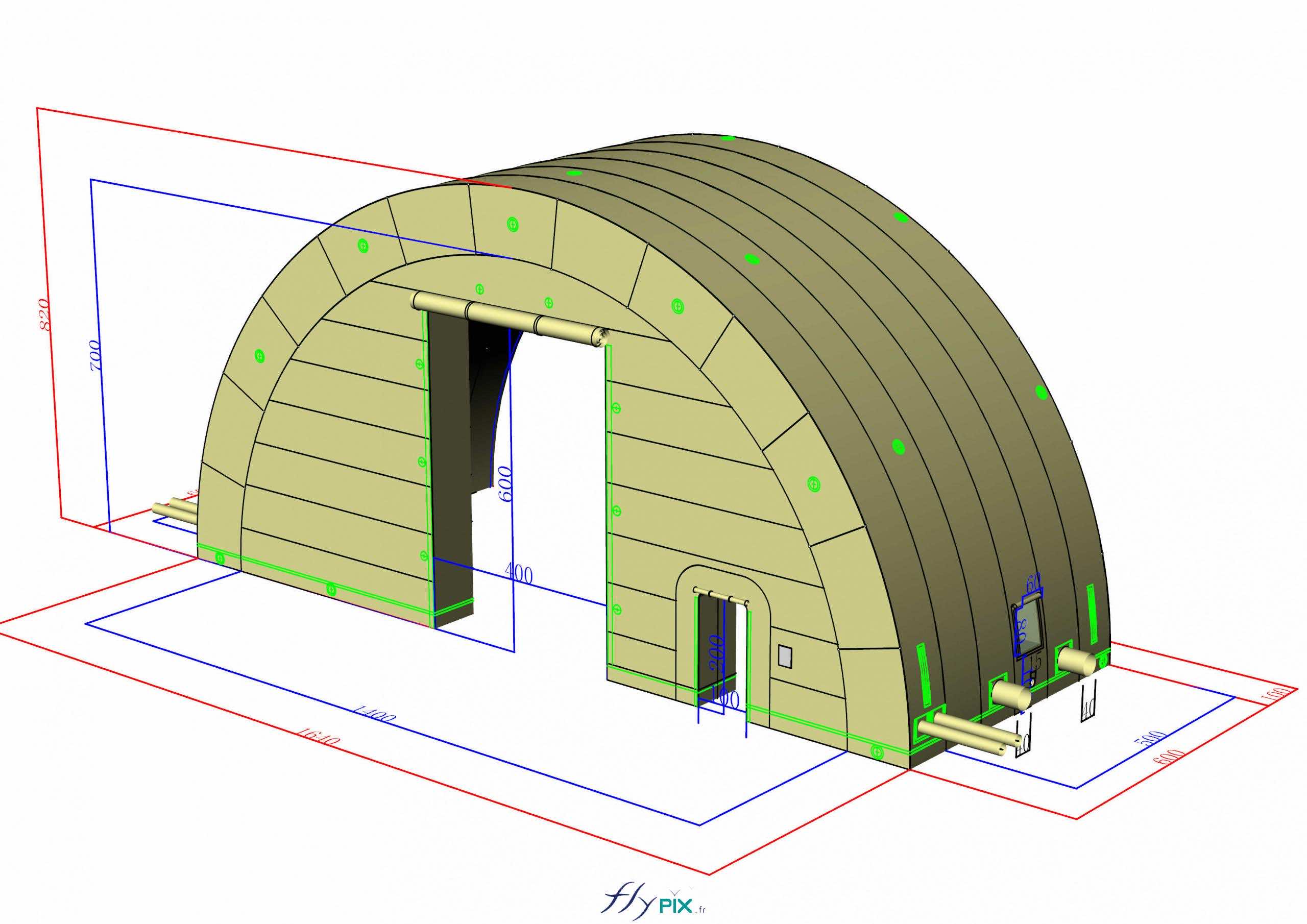

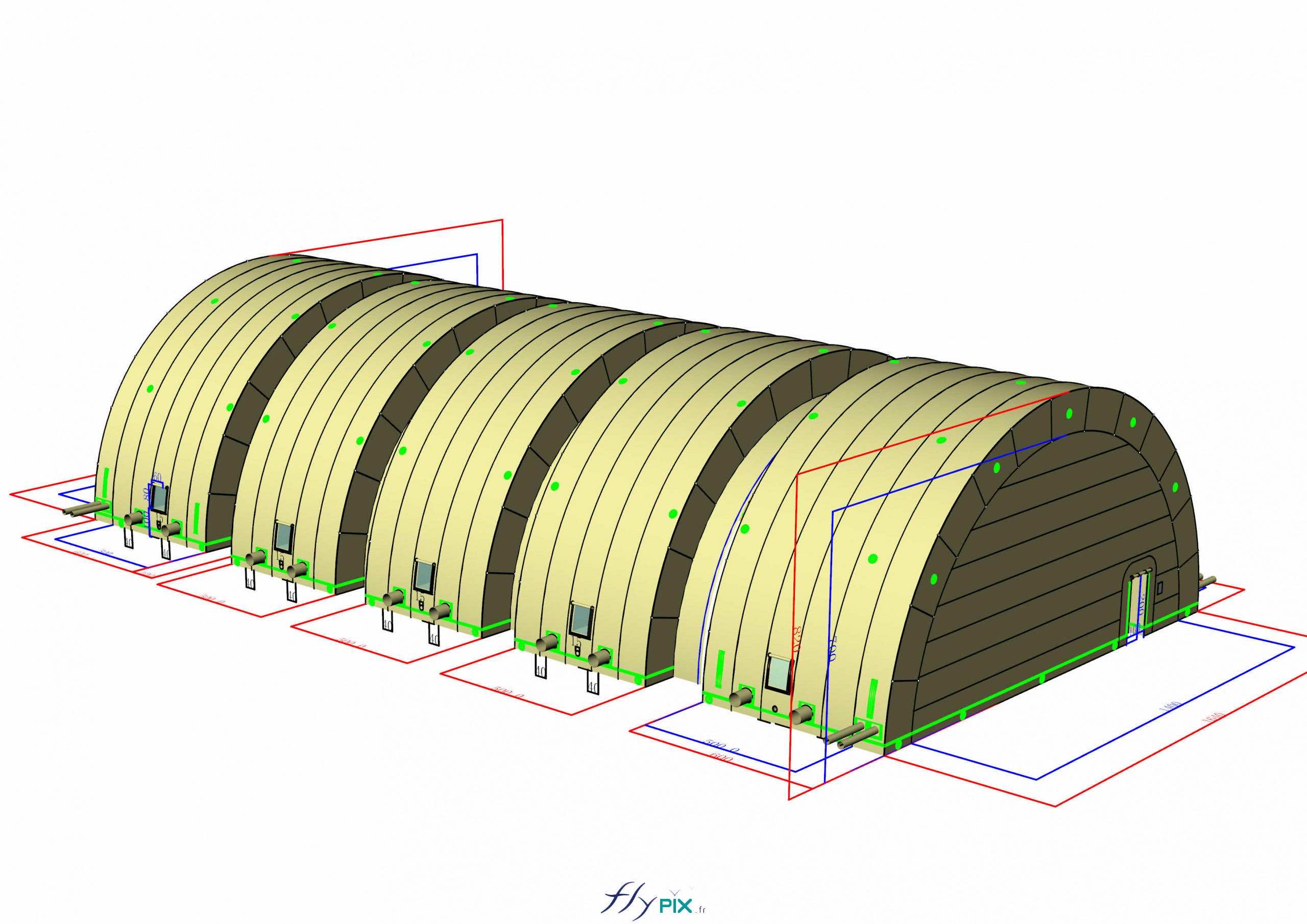

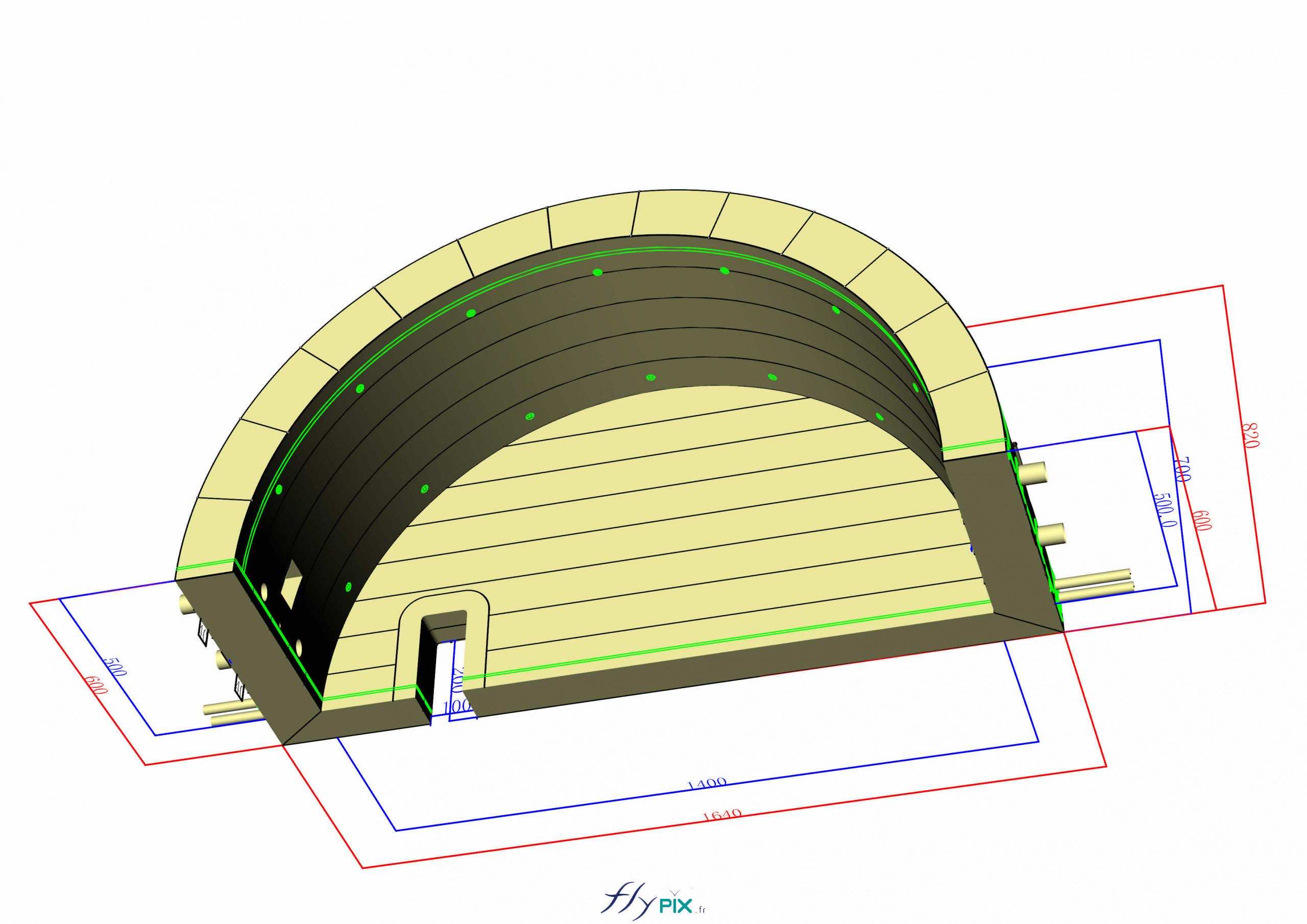

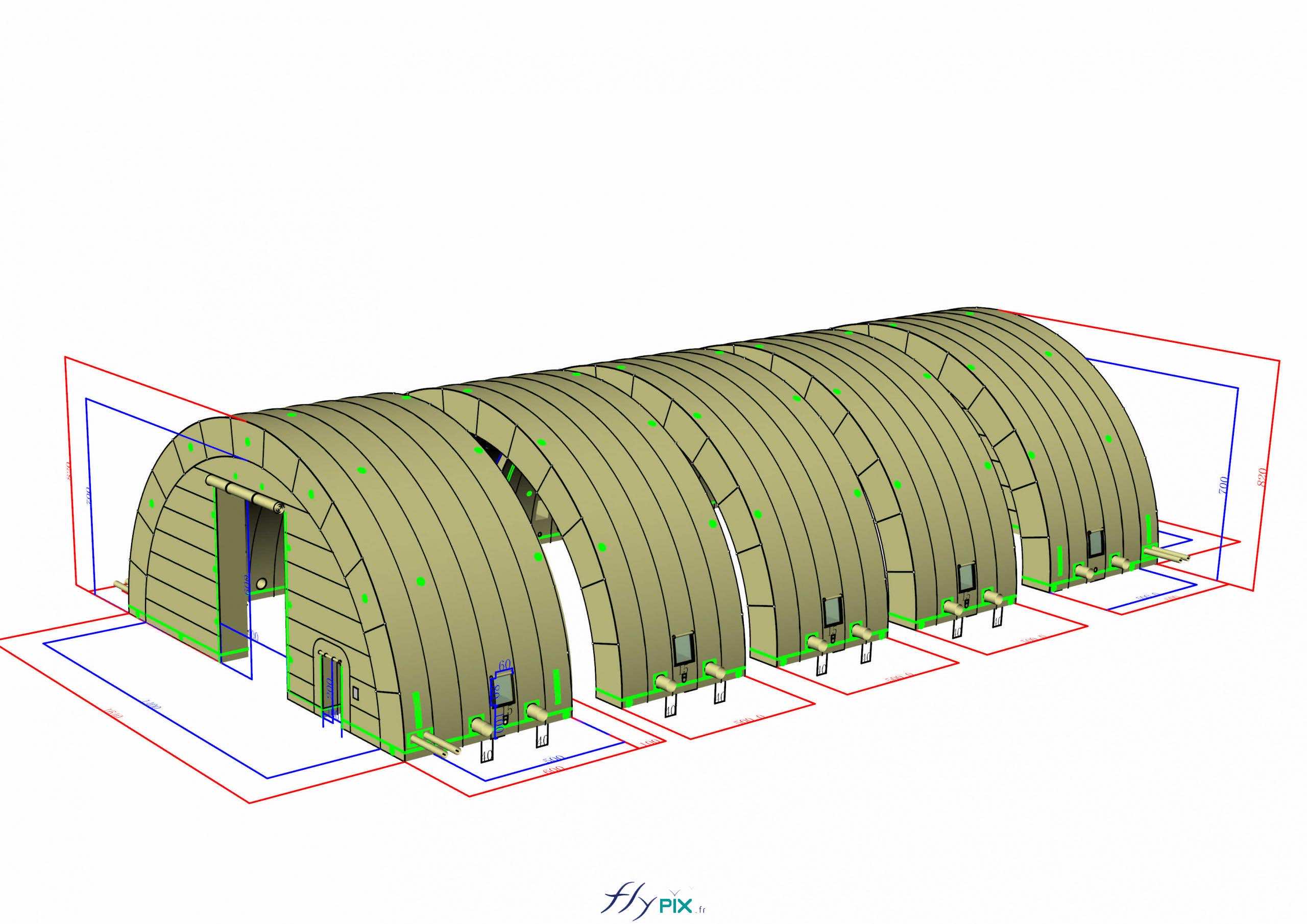

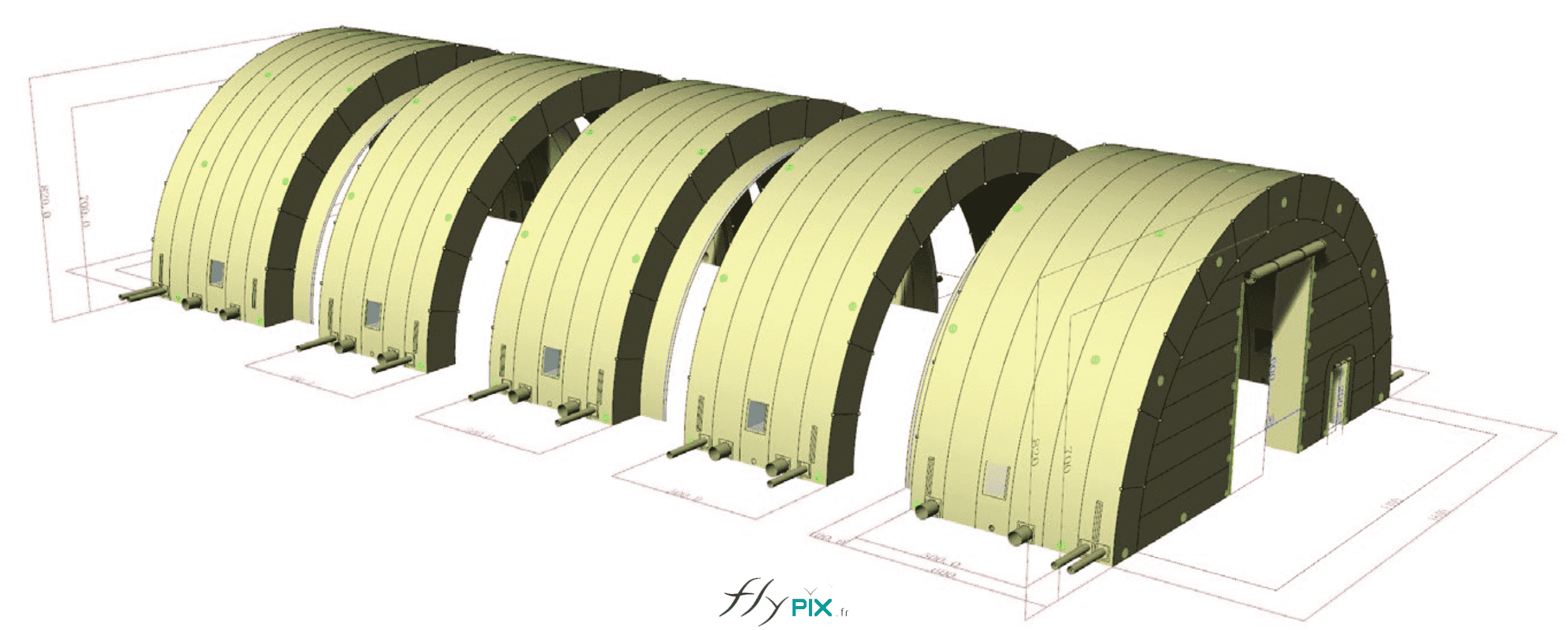

Cette modélisation en 3D, le BAT (bon à tirer), présente le concept du hangar gonflable militaire qui a été validé par le commanditaire. L'abri gonflable militaire en forme de tunnel demi-lune, est composé de 5 modules, qui une fois assembles, permettent d'obtenir une longueur totale de L = 25 m, et une largeur de 14, m, et une hauteur de clef de voute à H = 7 m. Cela représente un volume intérieur utile de grande surface S = 350 m2, qui sera nécessaire aux déploiement des officiers, soldats, militaires et des parachutistes, dans le cadre d'opérations militaires en cas de conflits armés et en zones de guerres. Nous avons la possibilité, grâce à notre savoir-faire et à nos compétences, avec le conseil et l'accompagnement de notre équipe de techniciens et d'ingénieurs, de fabriquer sur mesure des abris, tentes et hangars gonflables militaires de différentes tailles, pour de nombreux types d'usages et de besoins.
Plus globalement, nous fabriquons, par nos soins, en France Métropolitaine, à Orléans :
- Abris gonflables,
- Cabines gonflables,
- Tentes gonflables,
- Hangars gonflables,
- Préaux gonflables.
que nous livrons dans le monde entier, partout en France, dans les DOM TOM, en Europe, en Afrique, en Asie, au Moyen Orient...
Types de chantiers ou d'usages :
- PMA (Poste Médical Avancé),
- Armée, militaire,
- Maçonnerie,
- Poses d'enduits ou de résines,
- Routes et chaussées,
- Revêtements de sols,
- Rénovations et restaurations,
- Terrassements,
- Démolitions,
- Dépollutions de sol,
- Excavations,
- Peinture, soudures,
- Travaux sur les piscines, bassins,
- Stockage de matériel ou de matériaux.

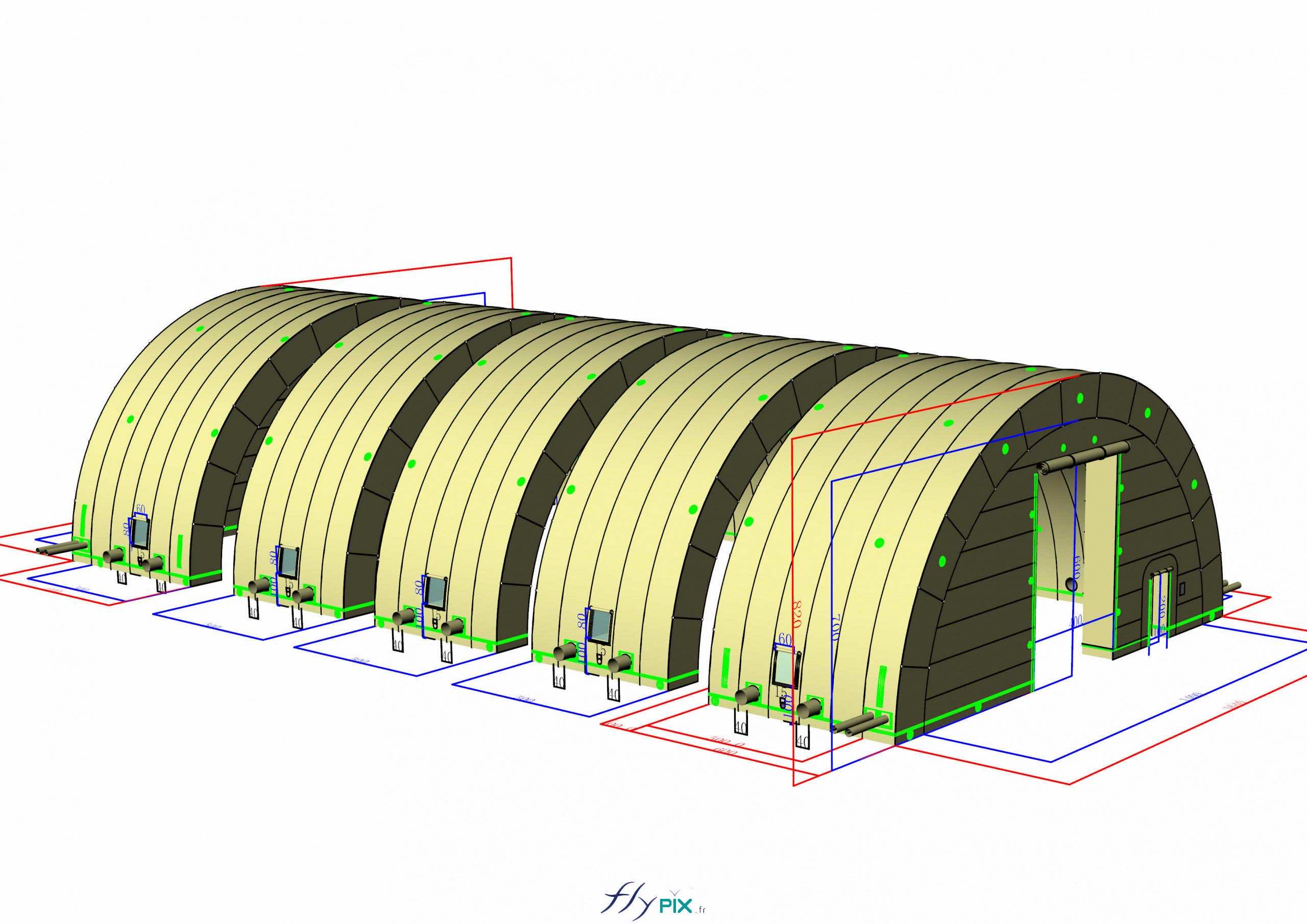

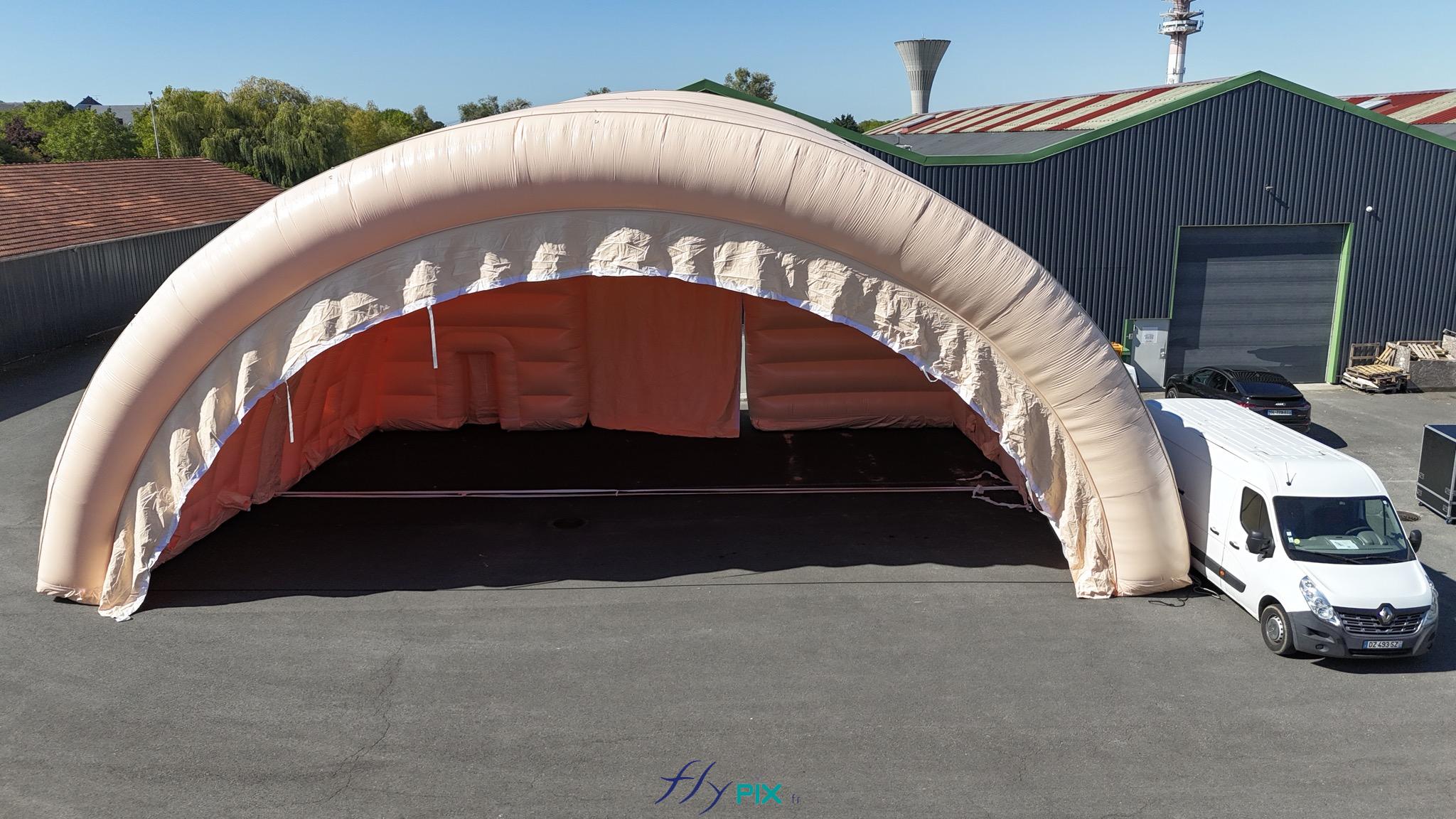

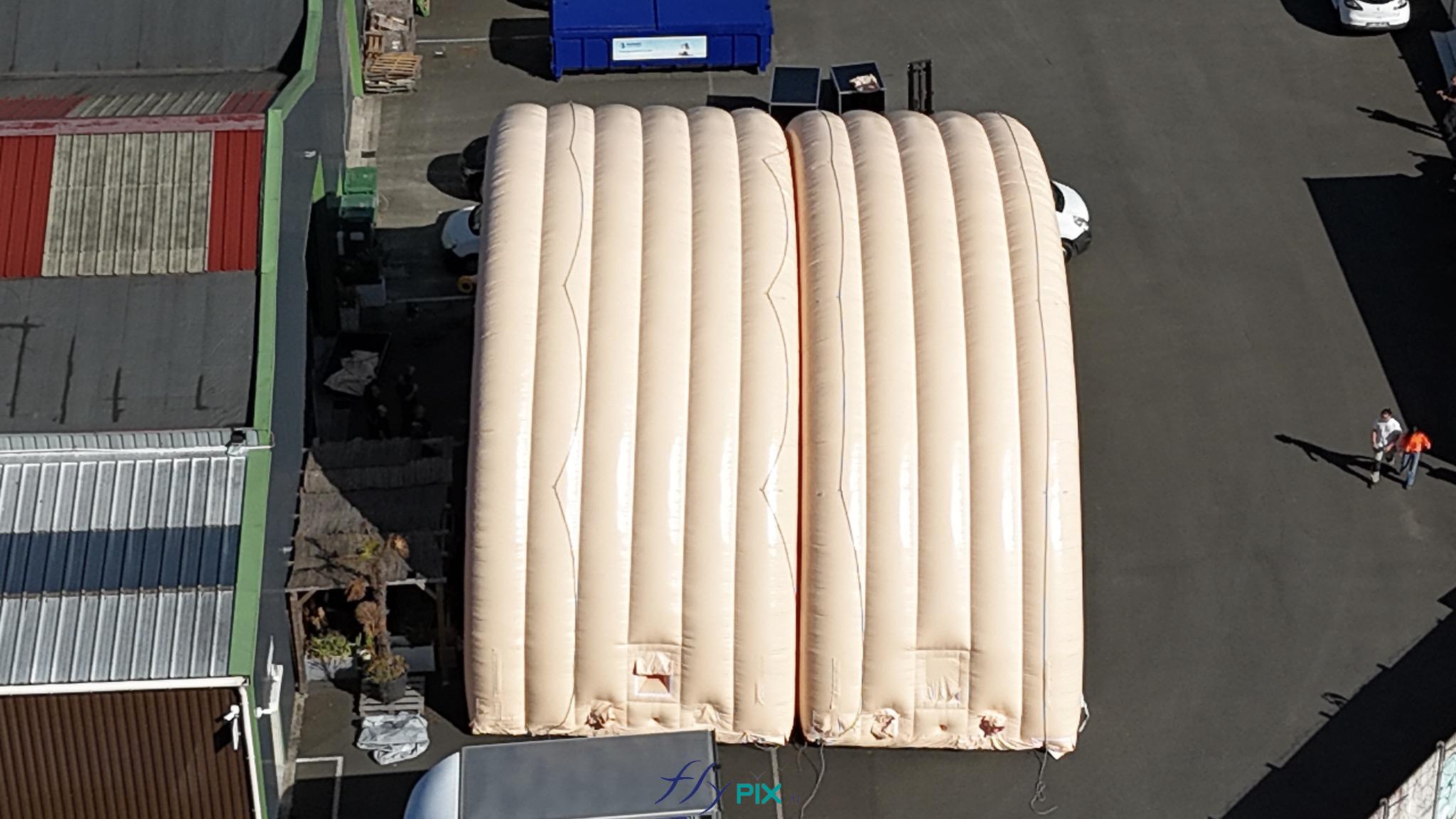

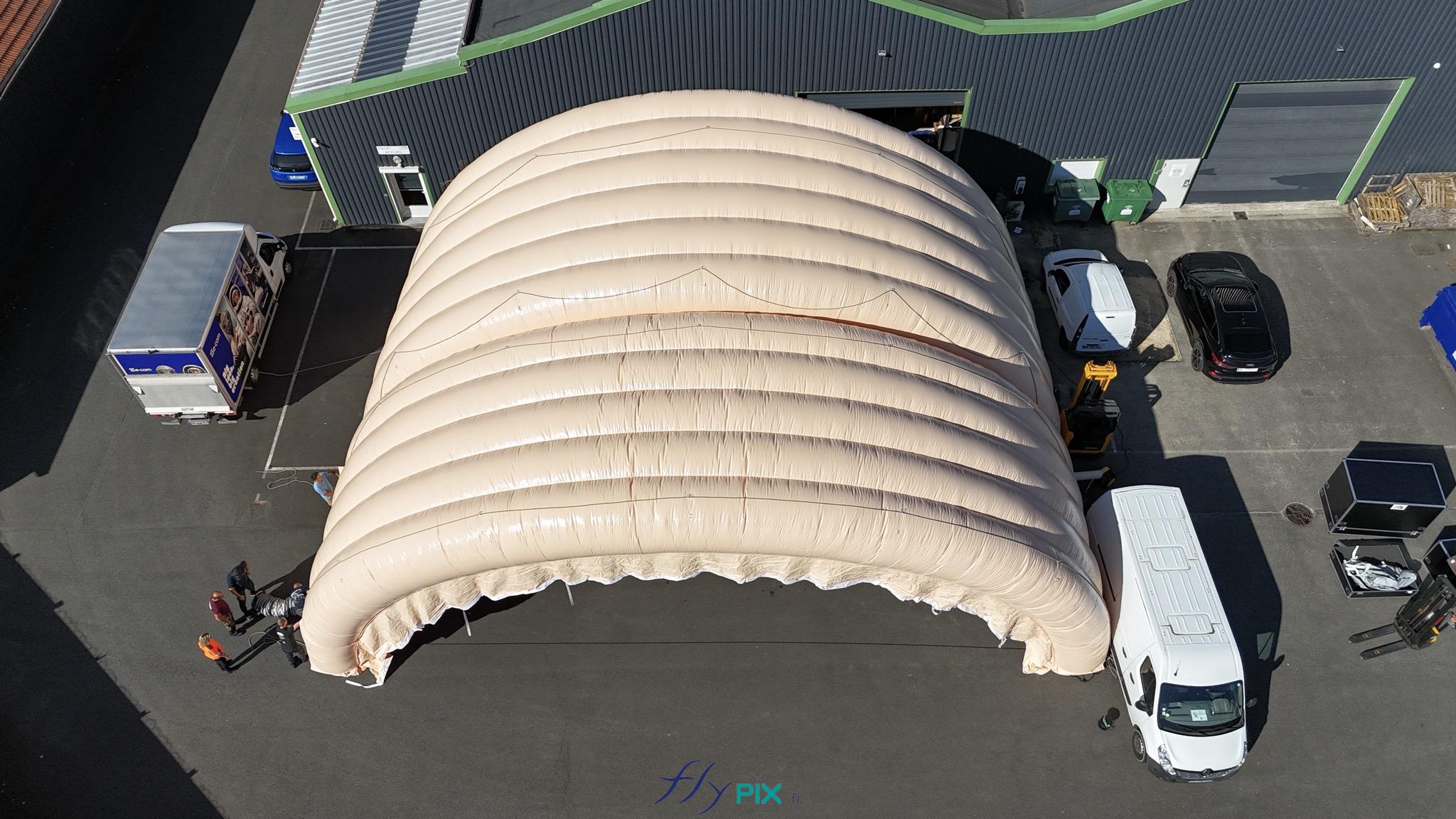

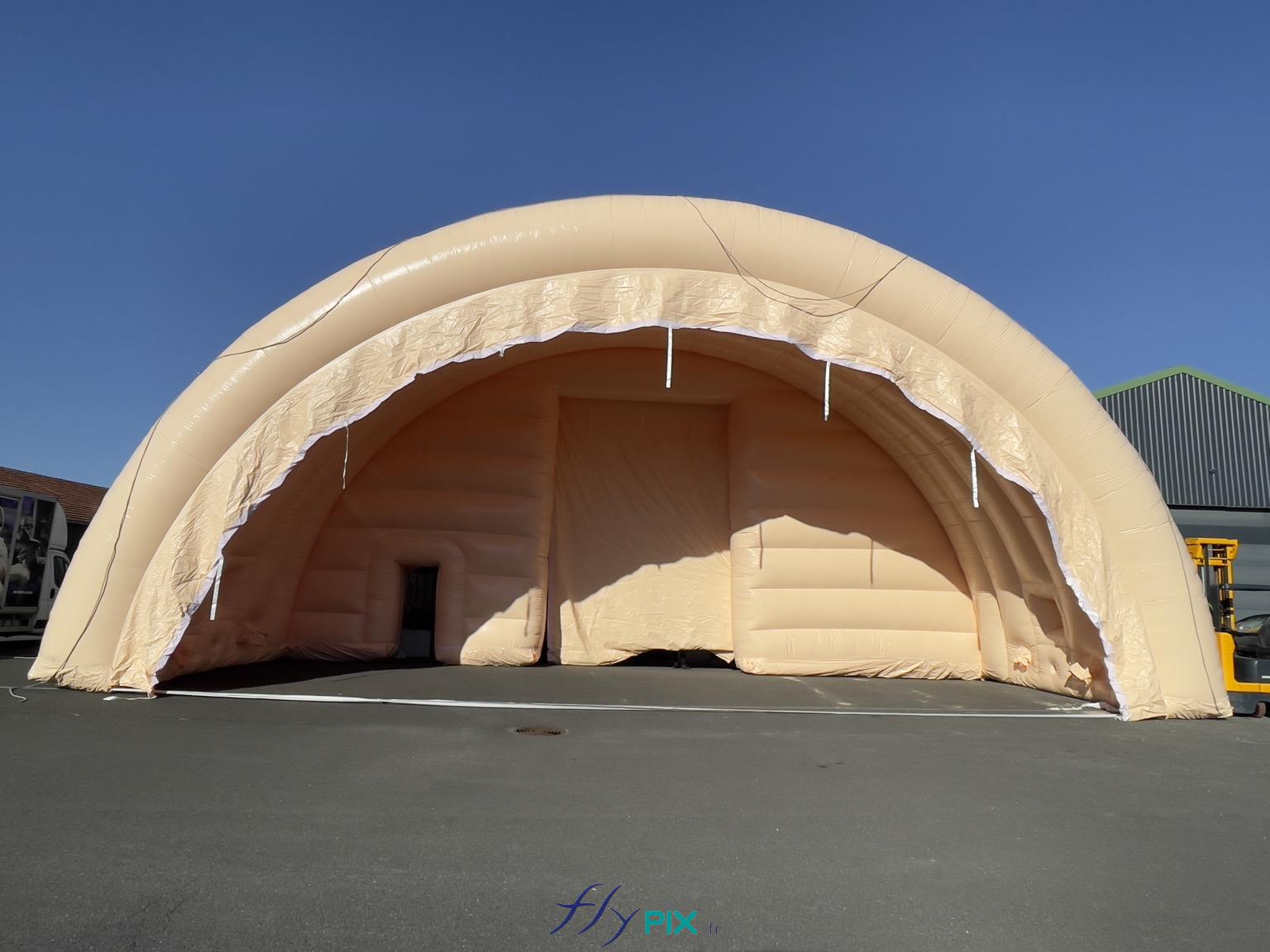

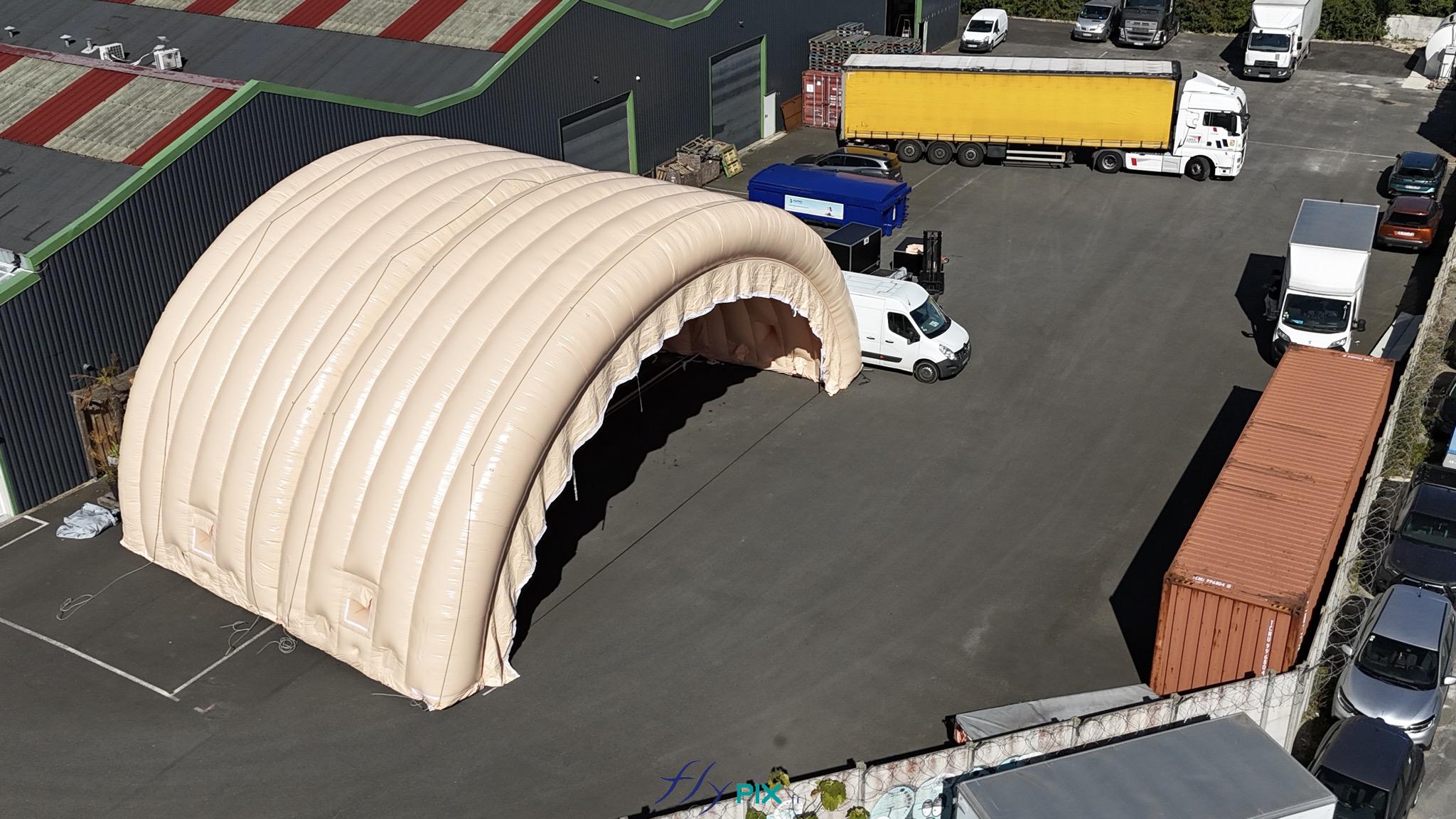

Hangar gonflable militaire L = 25 m x l = 14 m x H = 7 m, S = 350 m2, en 5 modules L 5 m x l = 14 m x H = 7 m, tunnel, ventilé par turbines en permanence, enveloppe PVC 0.45 mm double peau capitonnée
- Qté 5 modules de largeur 14 x longueur 5 m x hauteur 7 m + raccords, ventilés par turbines en permanence, enveloppe PVC 0.45 mm double peau capitonnée, surface S = 350 m2
Caractéristiques techniques :
- Hangar gonflable composée de 5 modules raccordés,

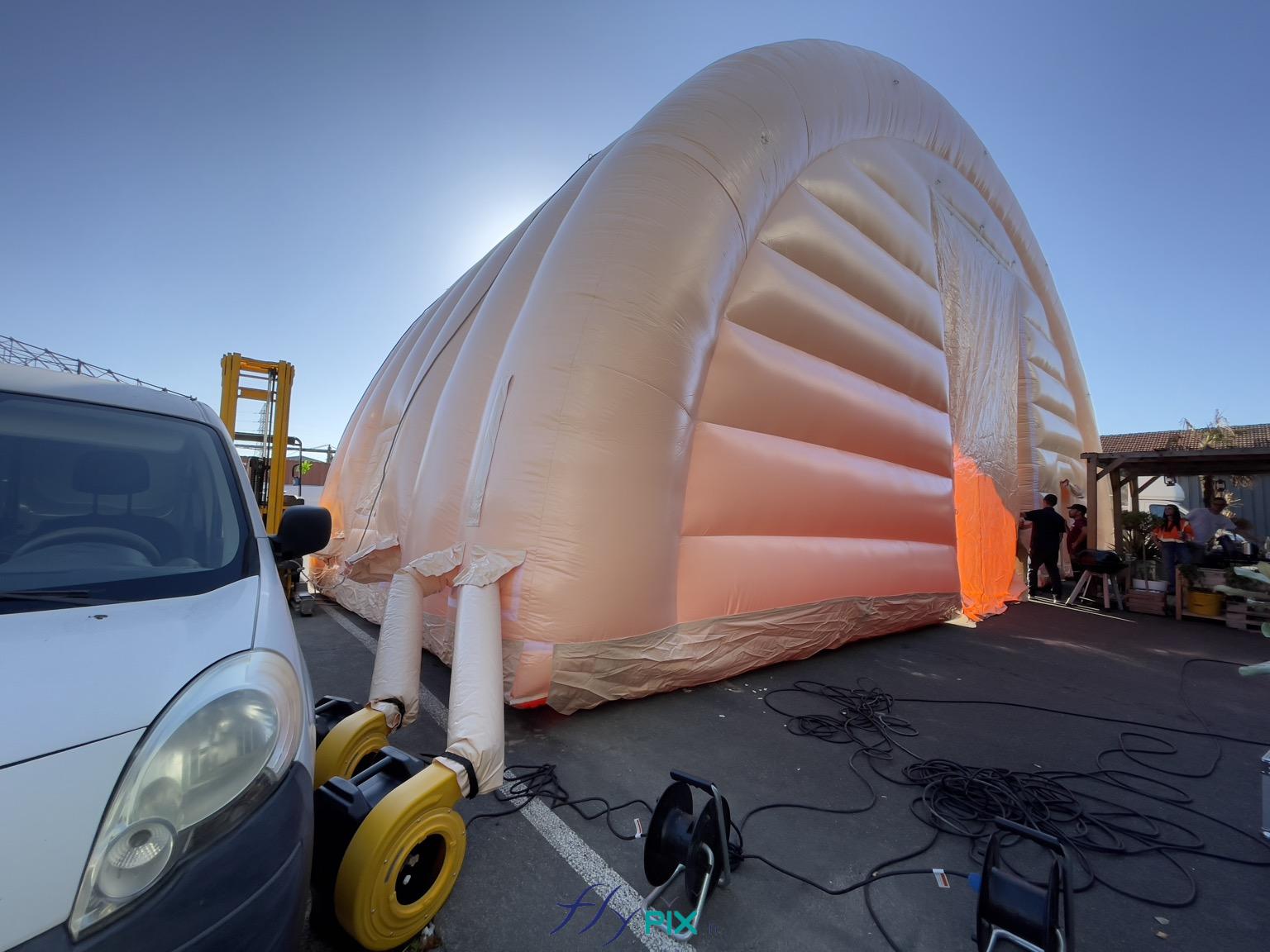

- Structures gonflables, gonflées à l'air, ventilées par turbines en permanence,

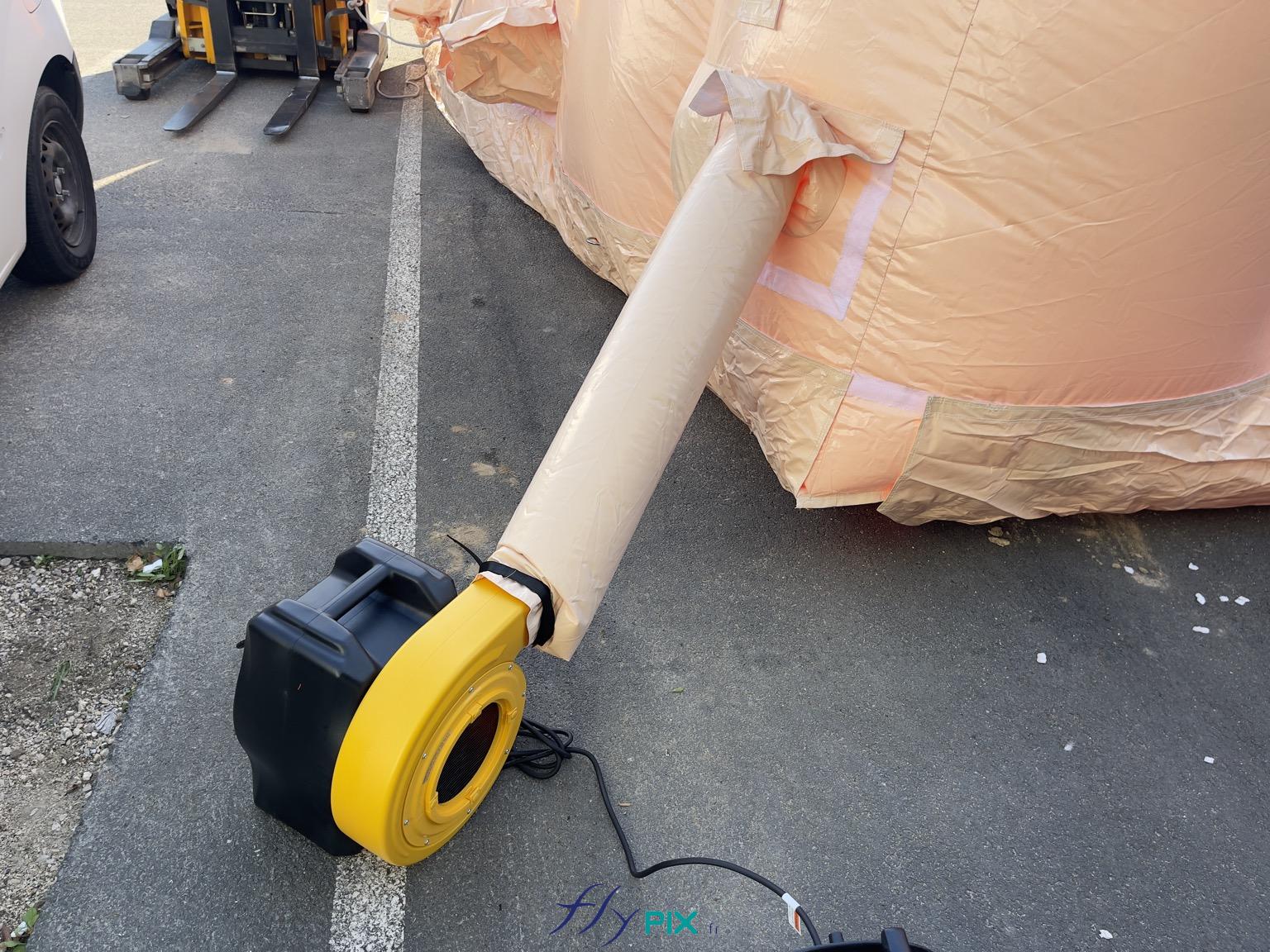

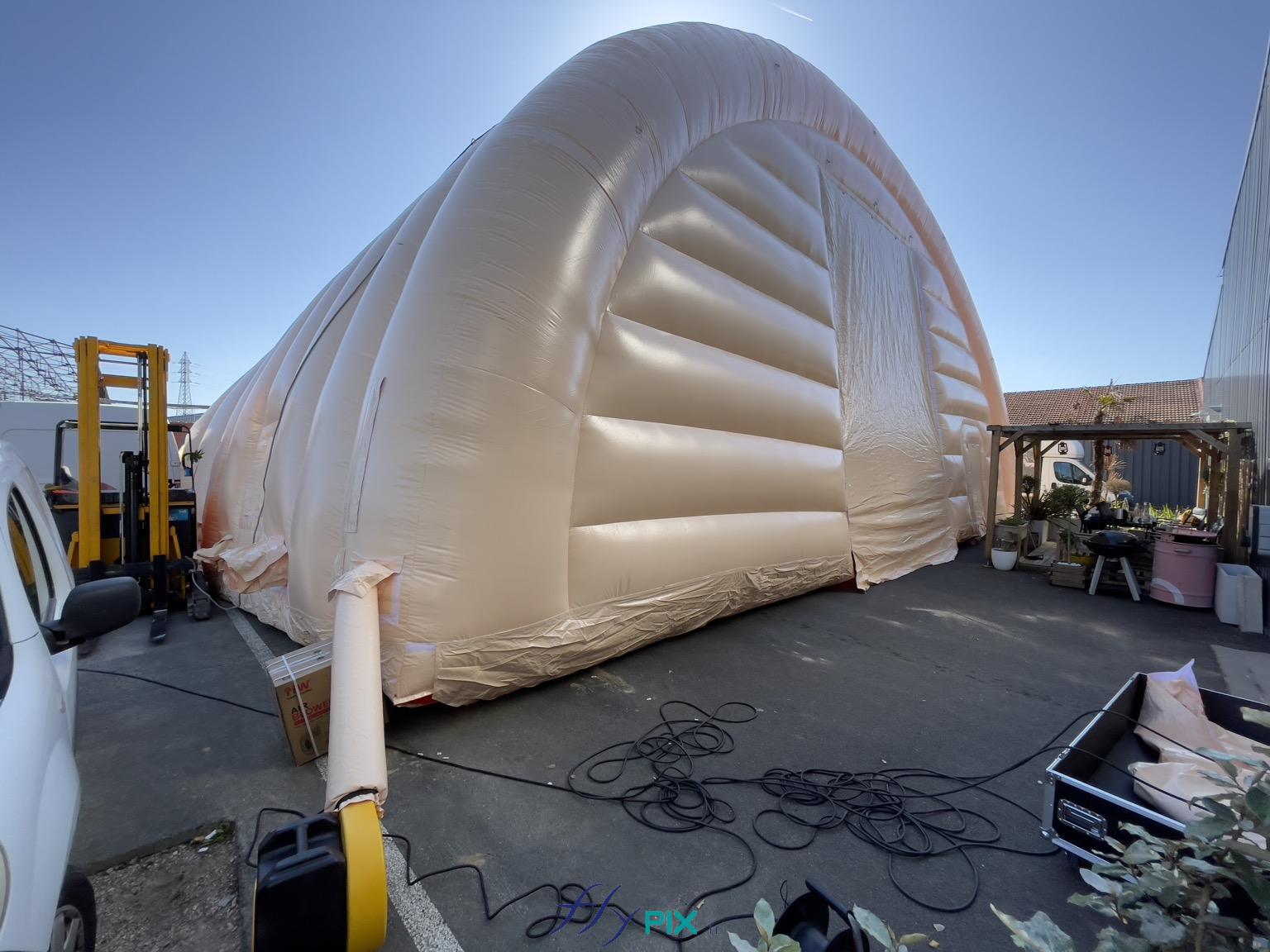

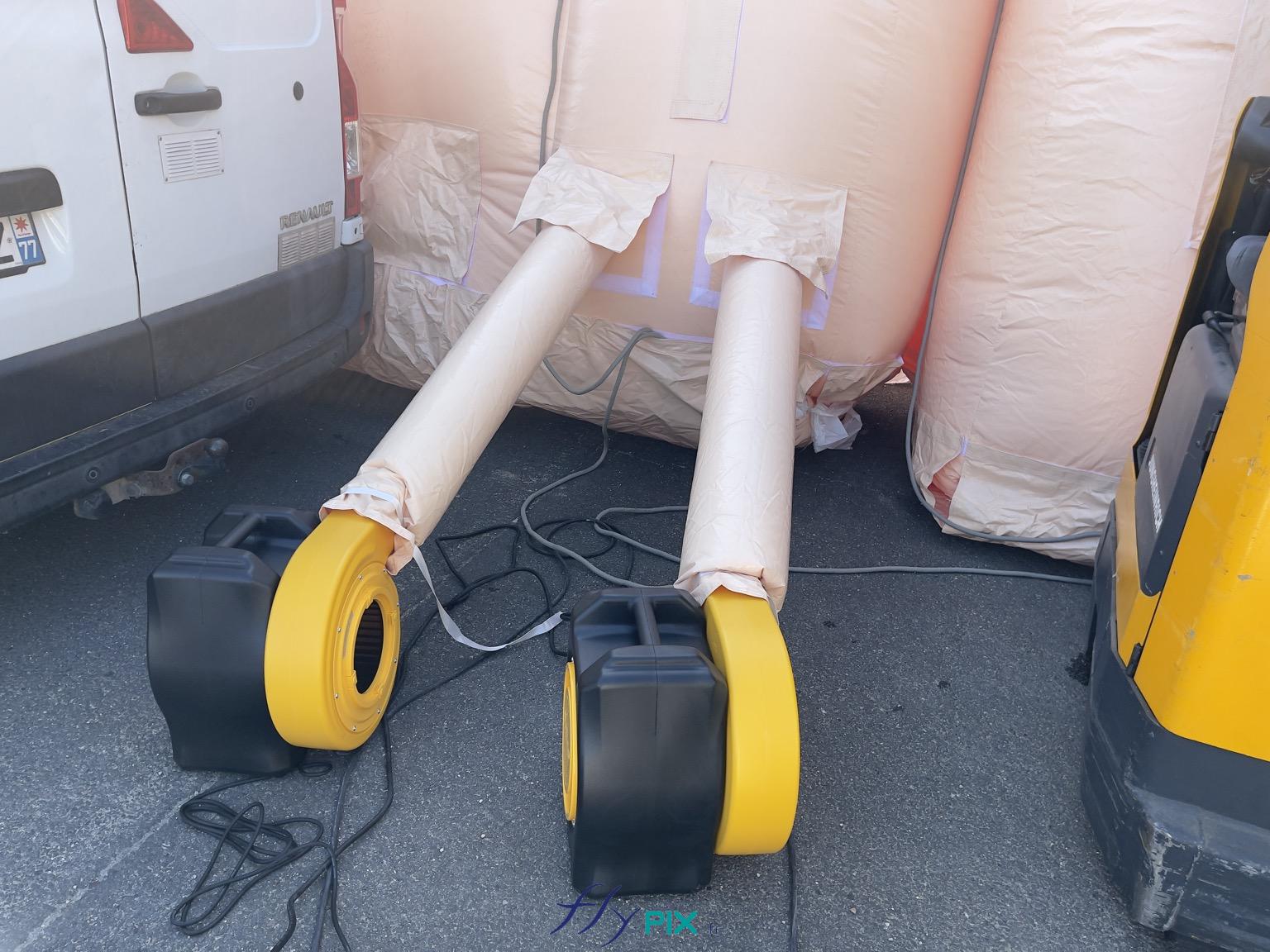

- Gonflage : 5 turbines électriques incluses, de 2800 W (1 turbine par module),

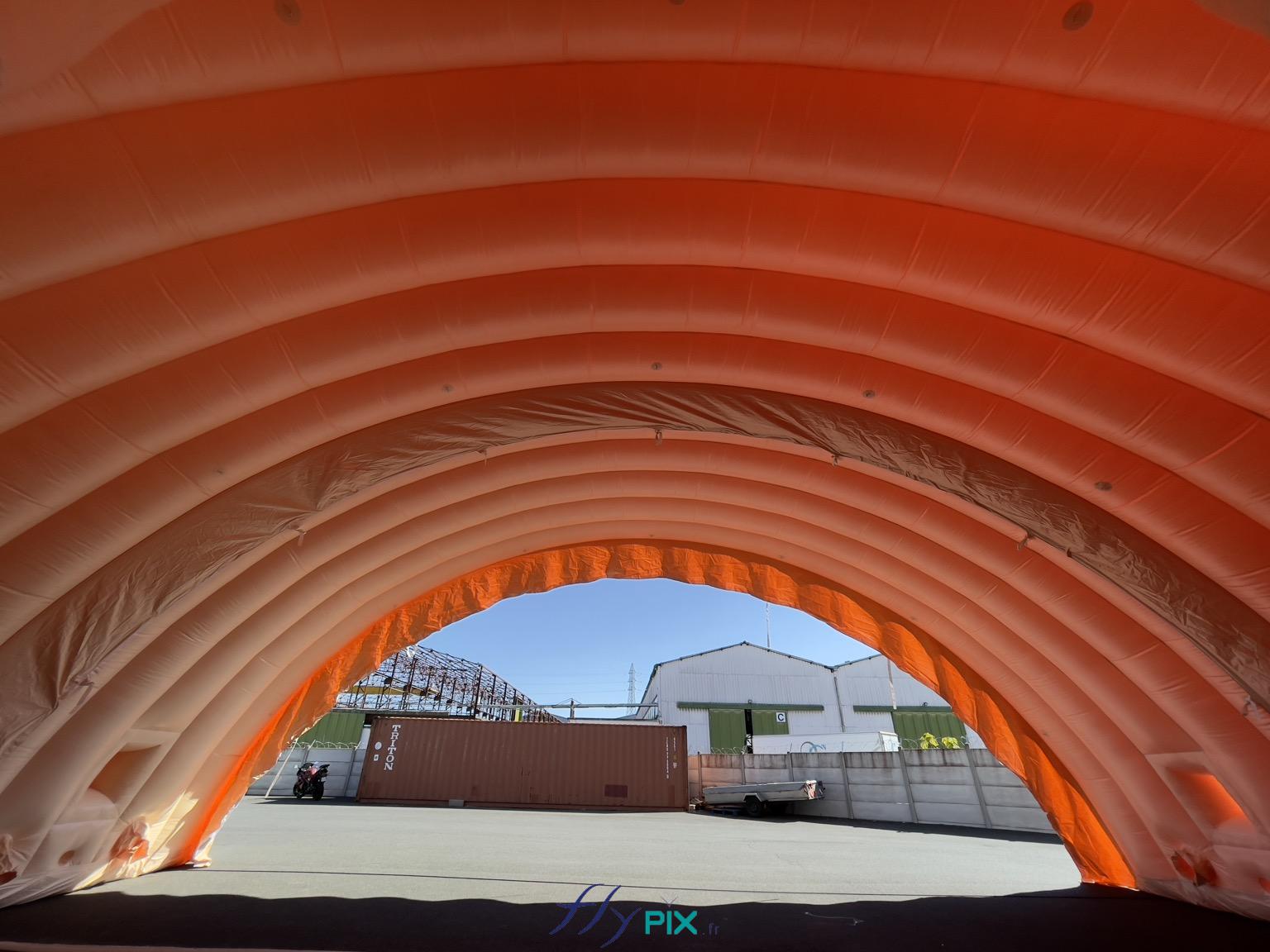

- Forme tente : U inversé / tunnel demi-lune,
- Couleur enveloppe : MILITAIRE SABLE,
- 4 raccords entre modules inclus,
- Dimensions utiles totales intérieures, les 5 modules assemblés : Longueur = 25 m x largeur = 14 m x Hauteur = 7 m,

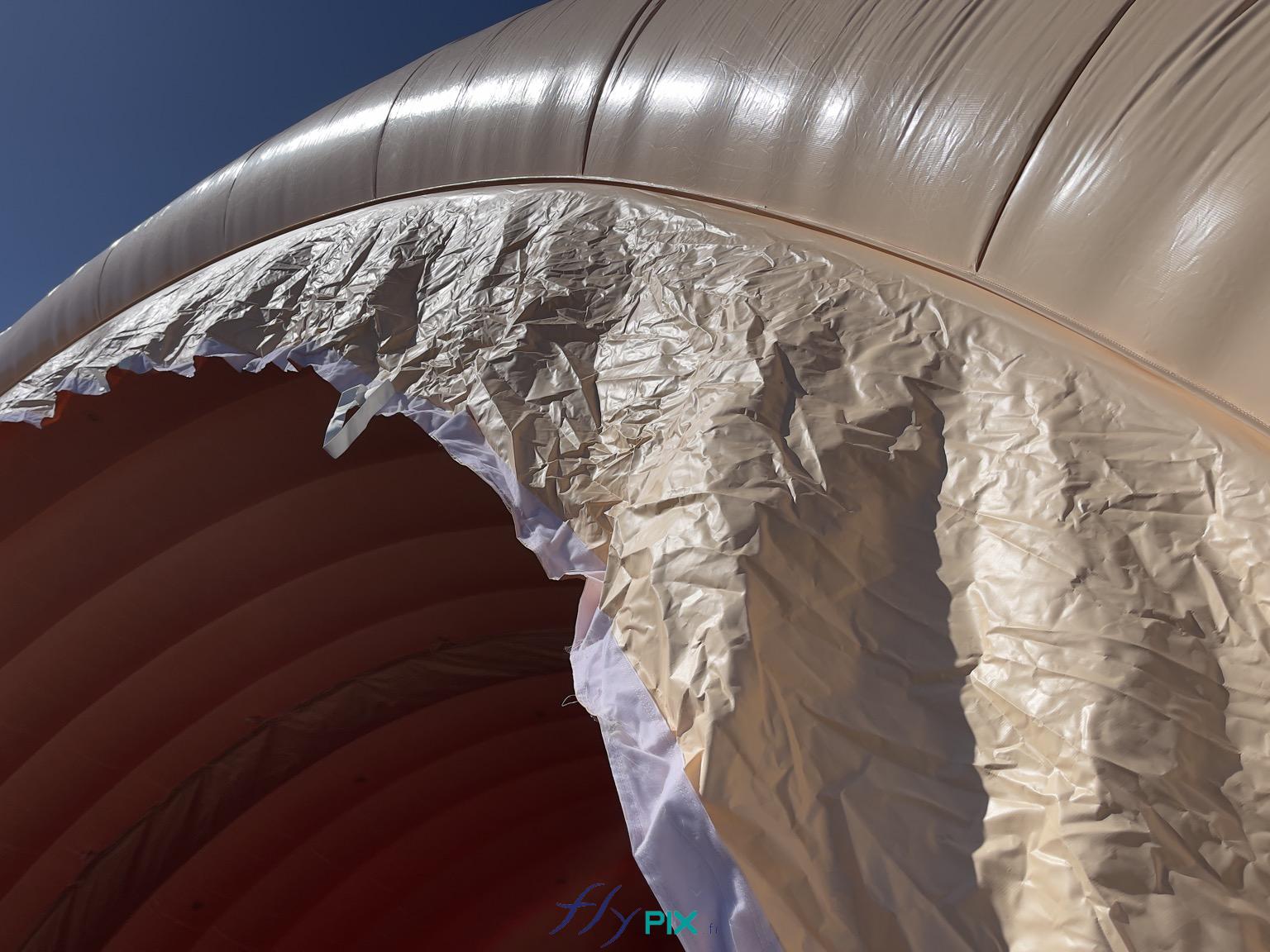

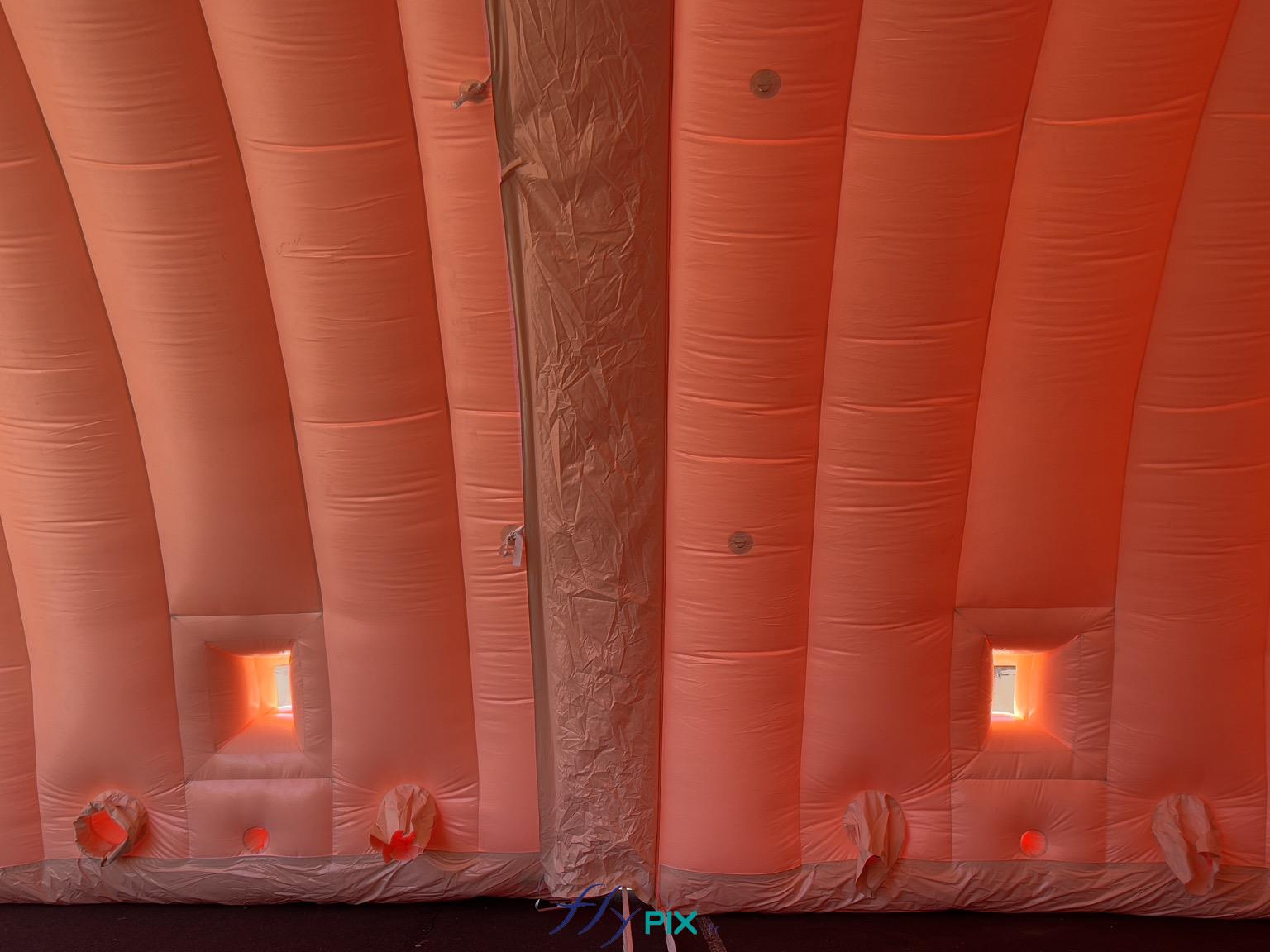

- Hangar composé de Qté 5 modules de largeur = 14 m x Longueur = 5 m + raccords, surface unitaire S = 70 m2, fixations velcro,
- Hauteur interne utile de la clef de voûte : H = 7 m,
- Surface utile totale, les 5 modules assemblés : 350 m2,

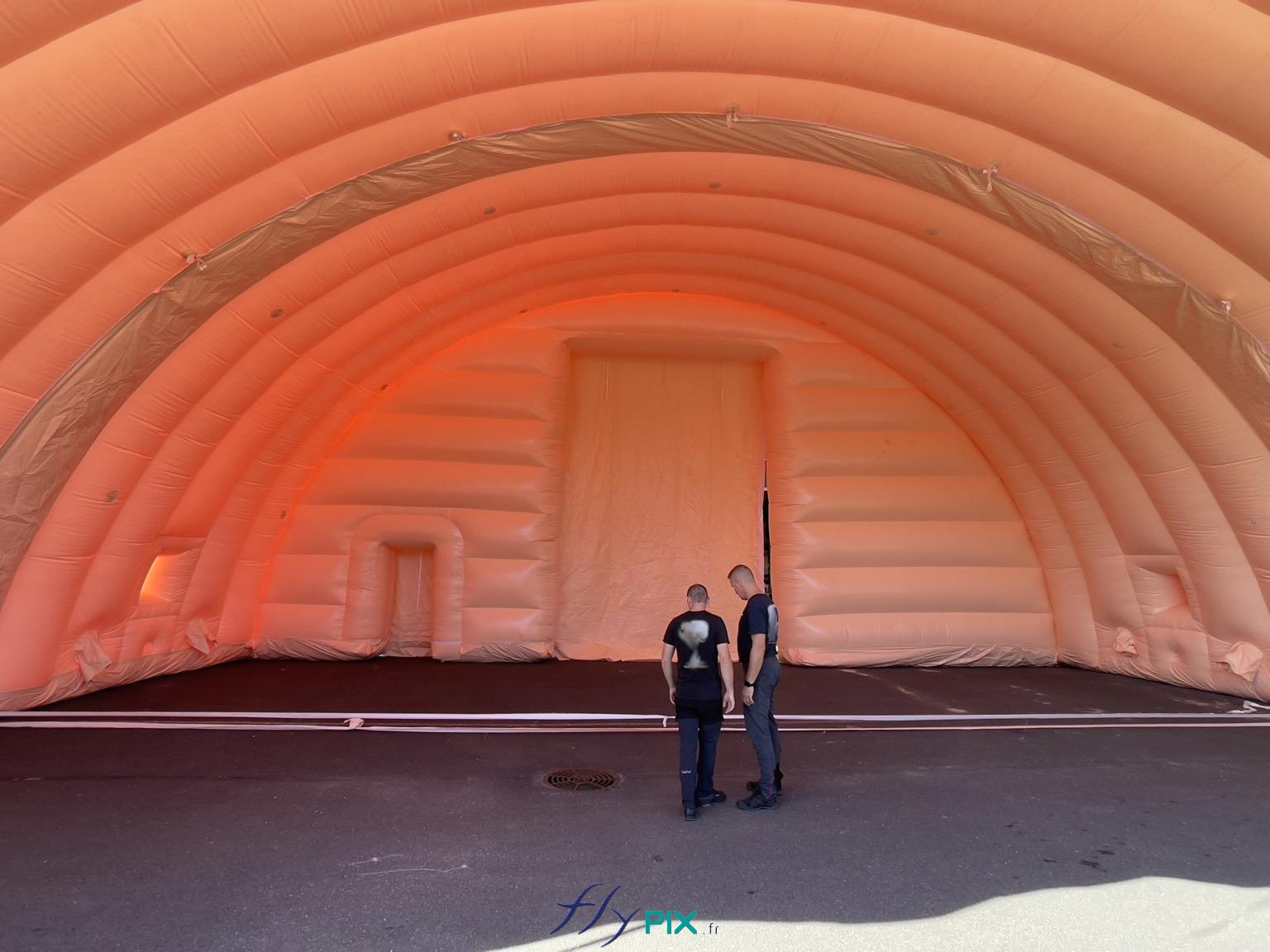

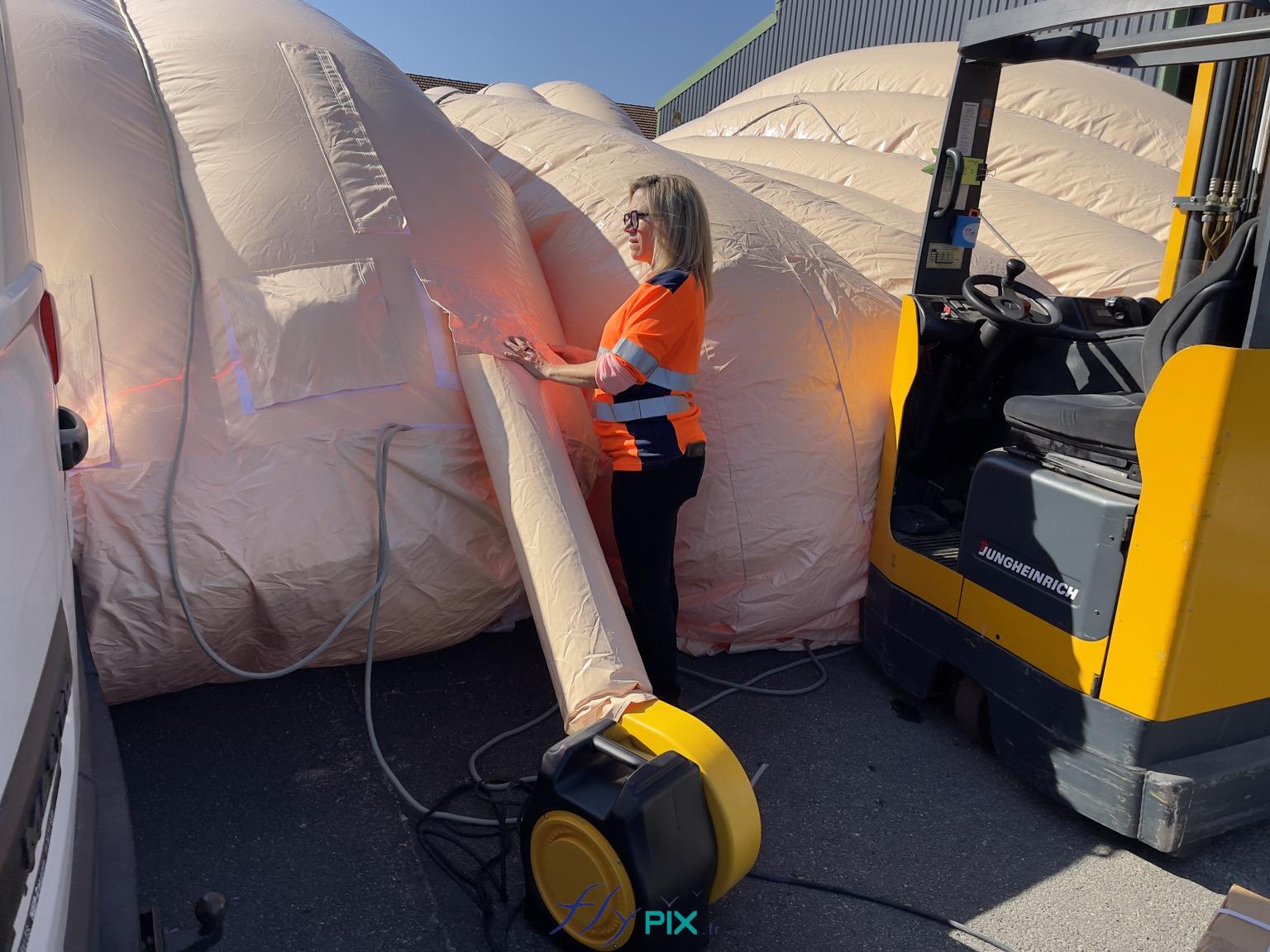

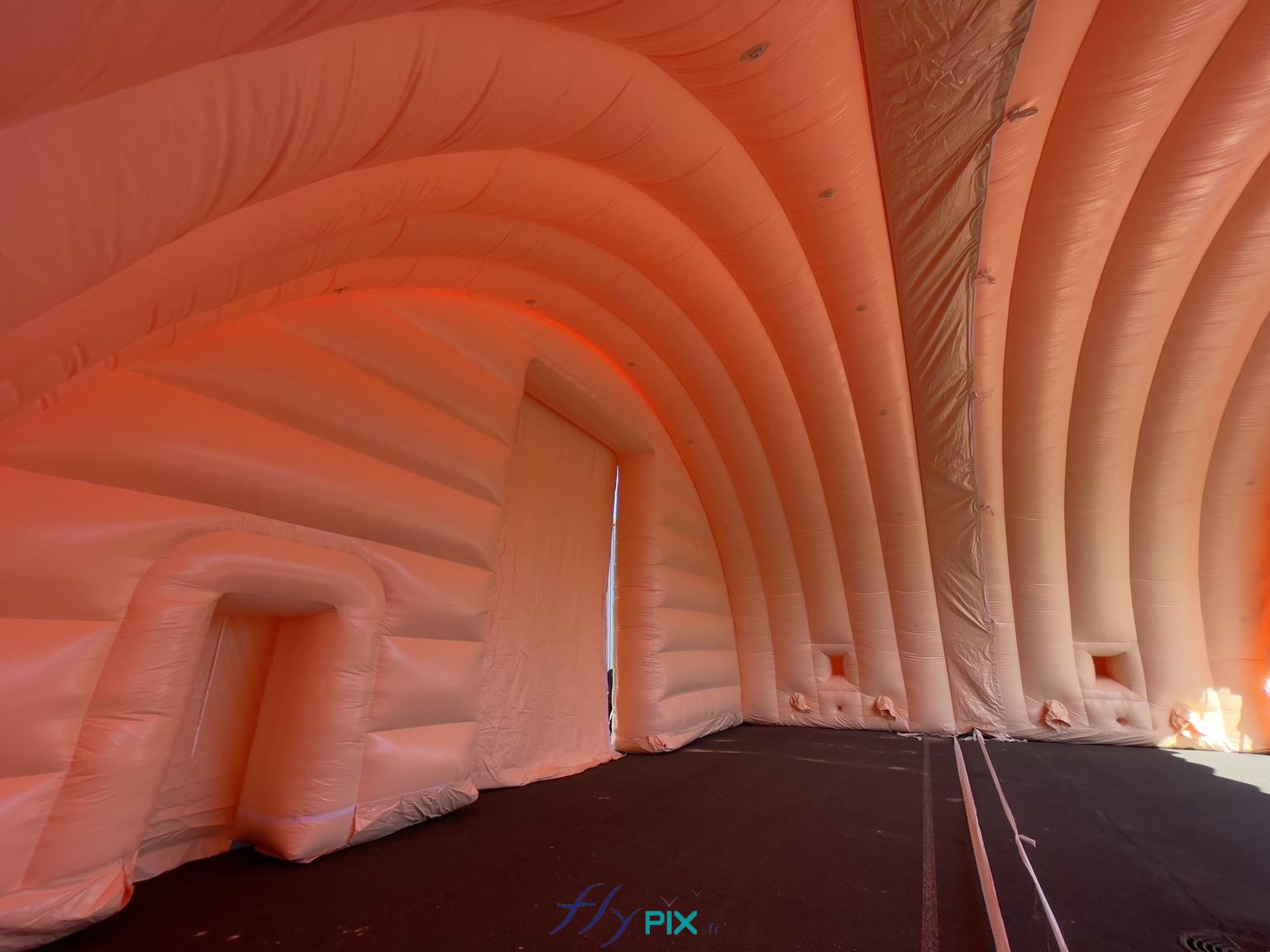

- Matériau : enveloppe PVC 0.45 mm double peau capitonnée, le fond de la tente (le dernier module) est fermé et capitonné en double peau capitonnée,

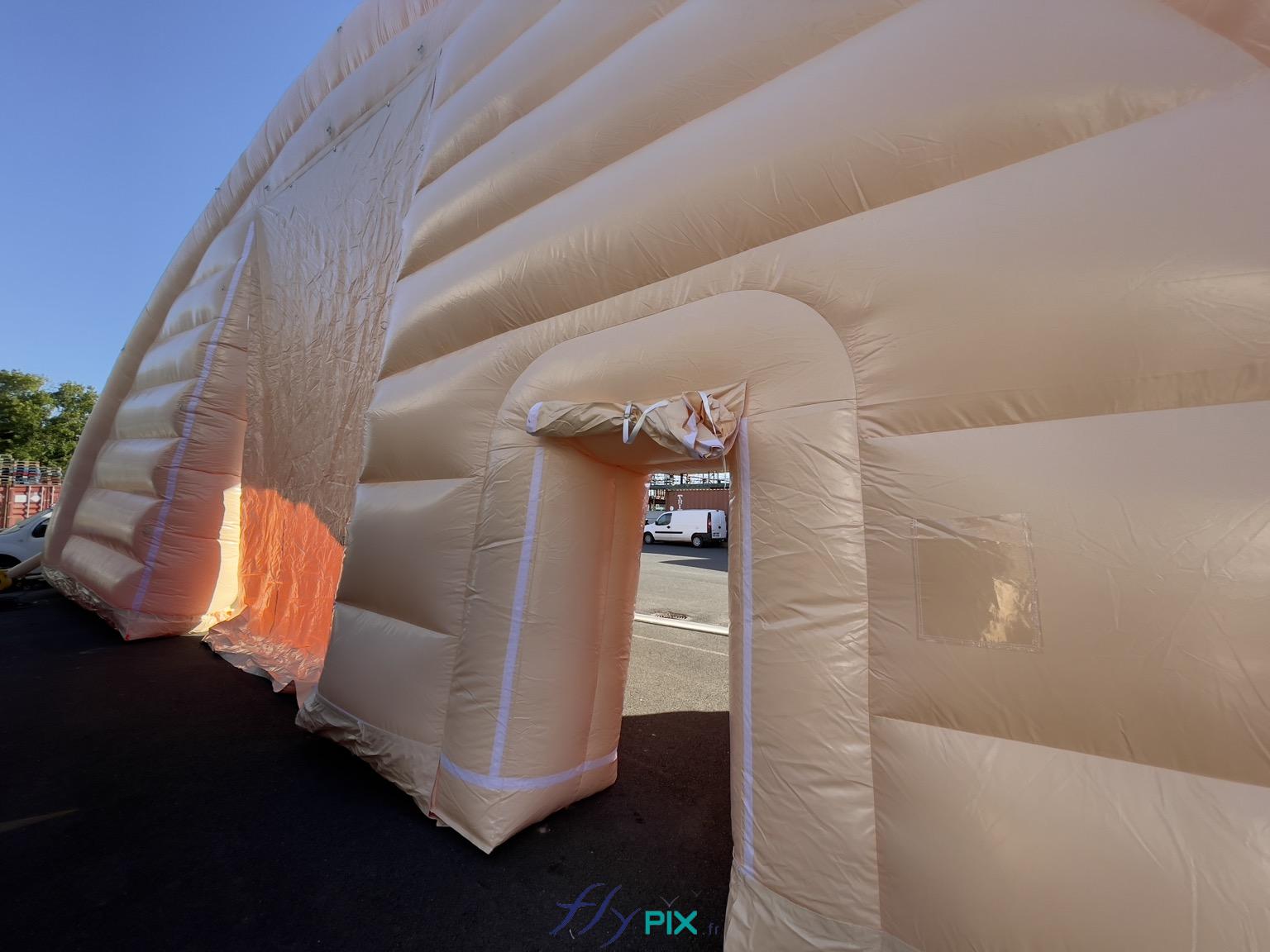

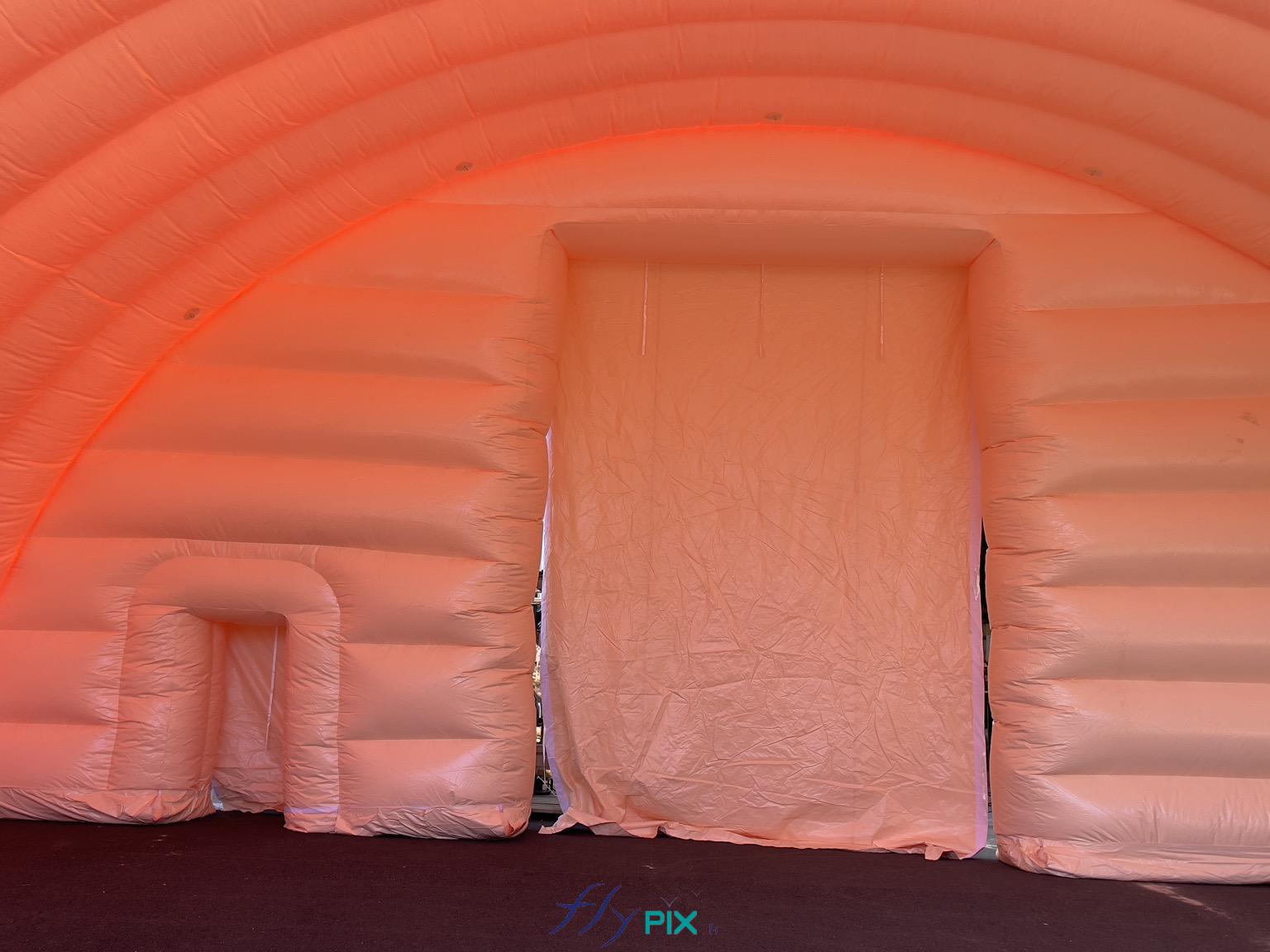

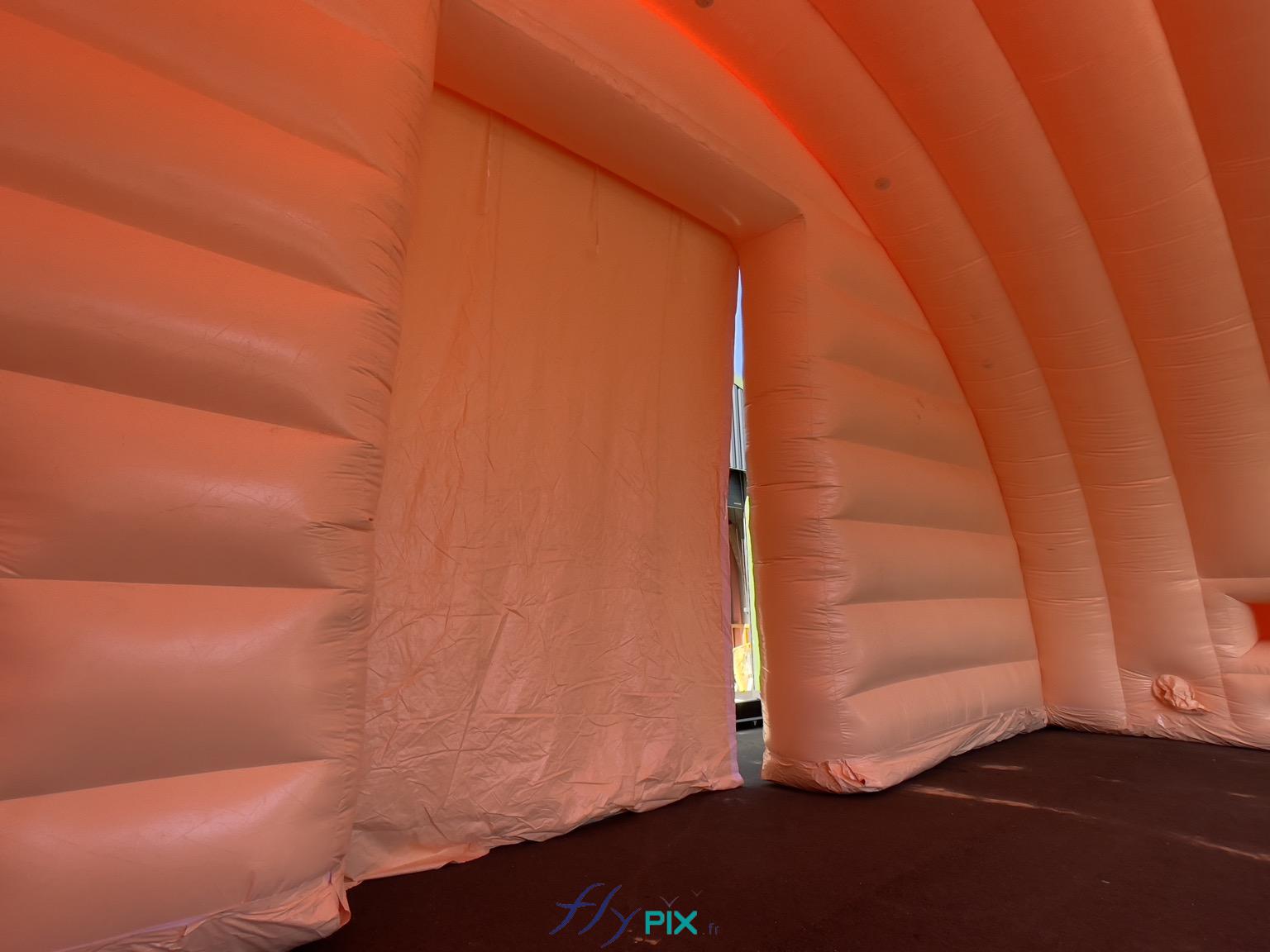

- Façade AV : 1 porte large pignon : H = 6 m x l = 4 m,

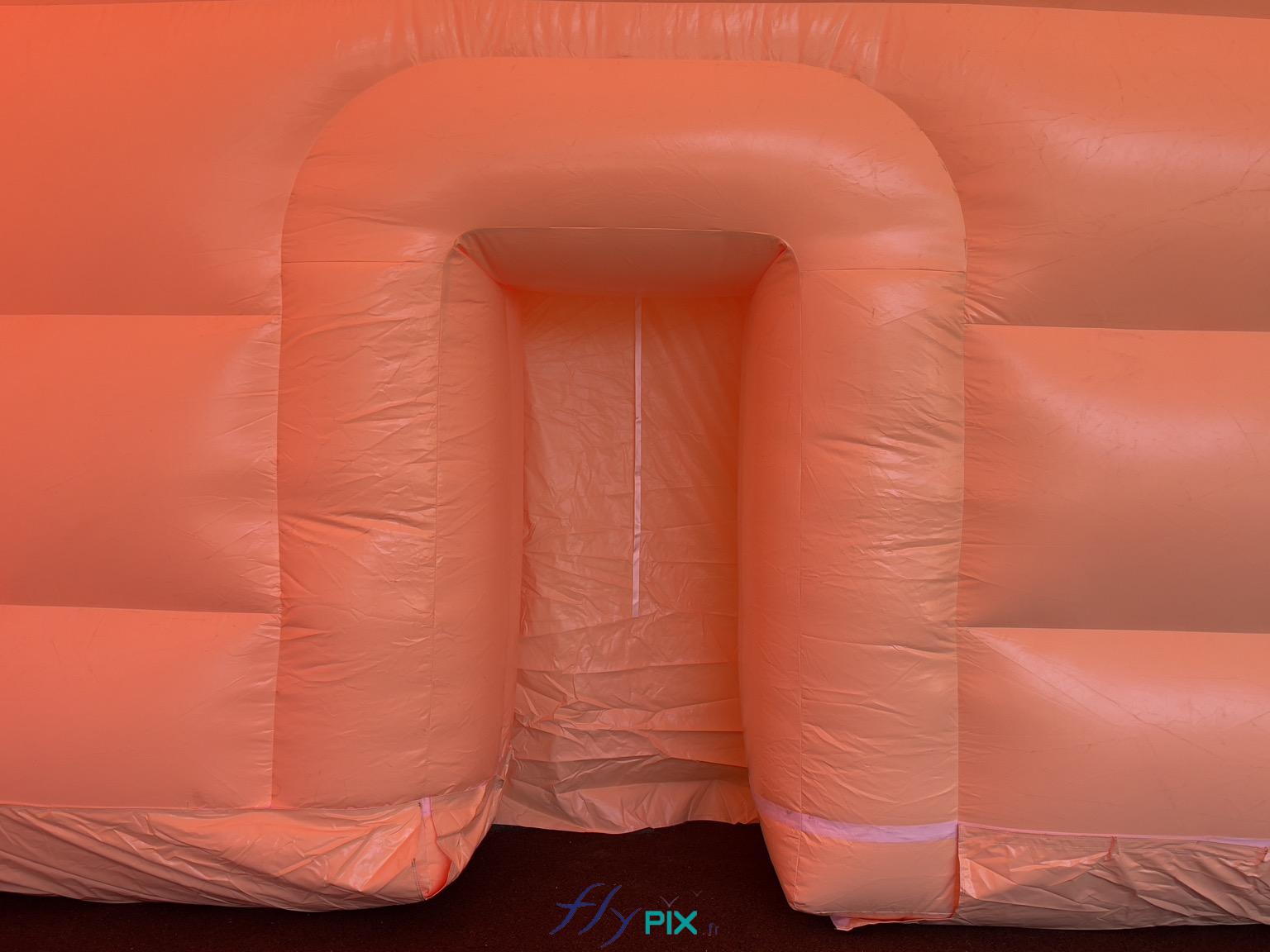

- Façade AV : 1 porte de service secondaire : L = 1 m x H = 2 m, pignon fermé en double peau capitonnée,
- Façade ARR : 1 porte de service secondaire L = 1 m x H = 2 m

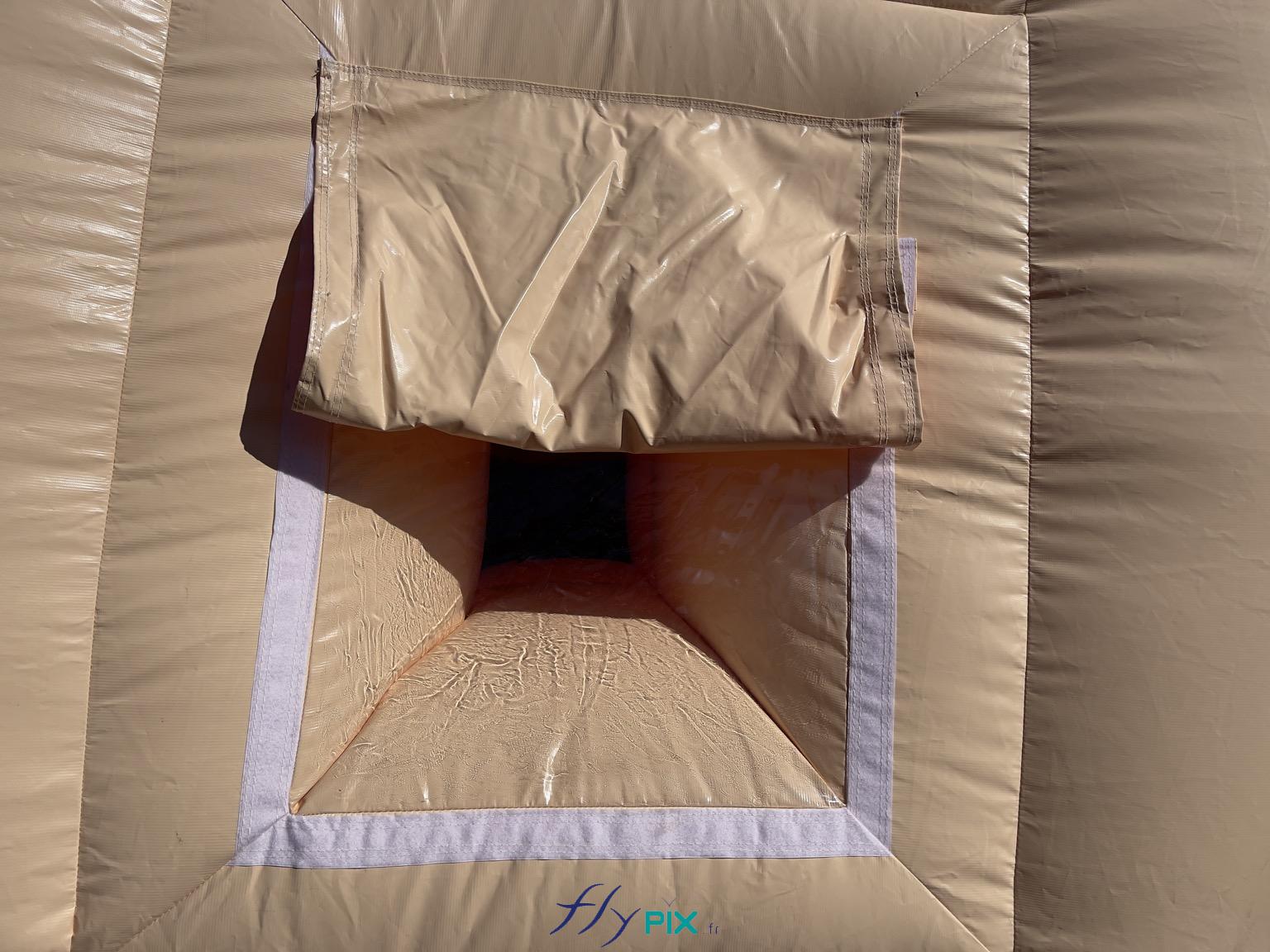

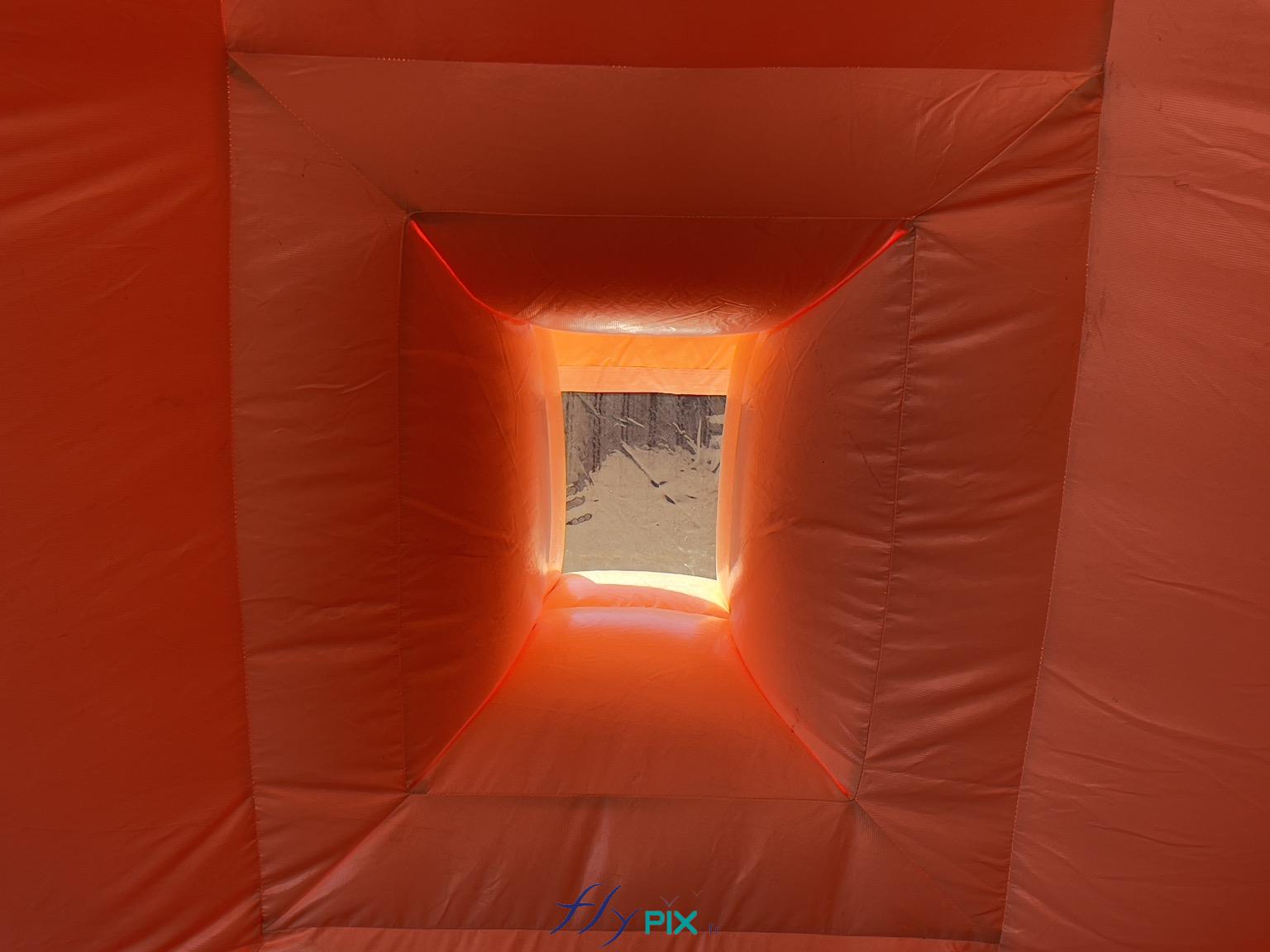

- Fenêtres et points de jour avec volet amovibles à prévoir pour lumière naturelle à l'intérieur,
- Anneaux et œillets de fixation métalliques interne,

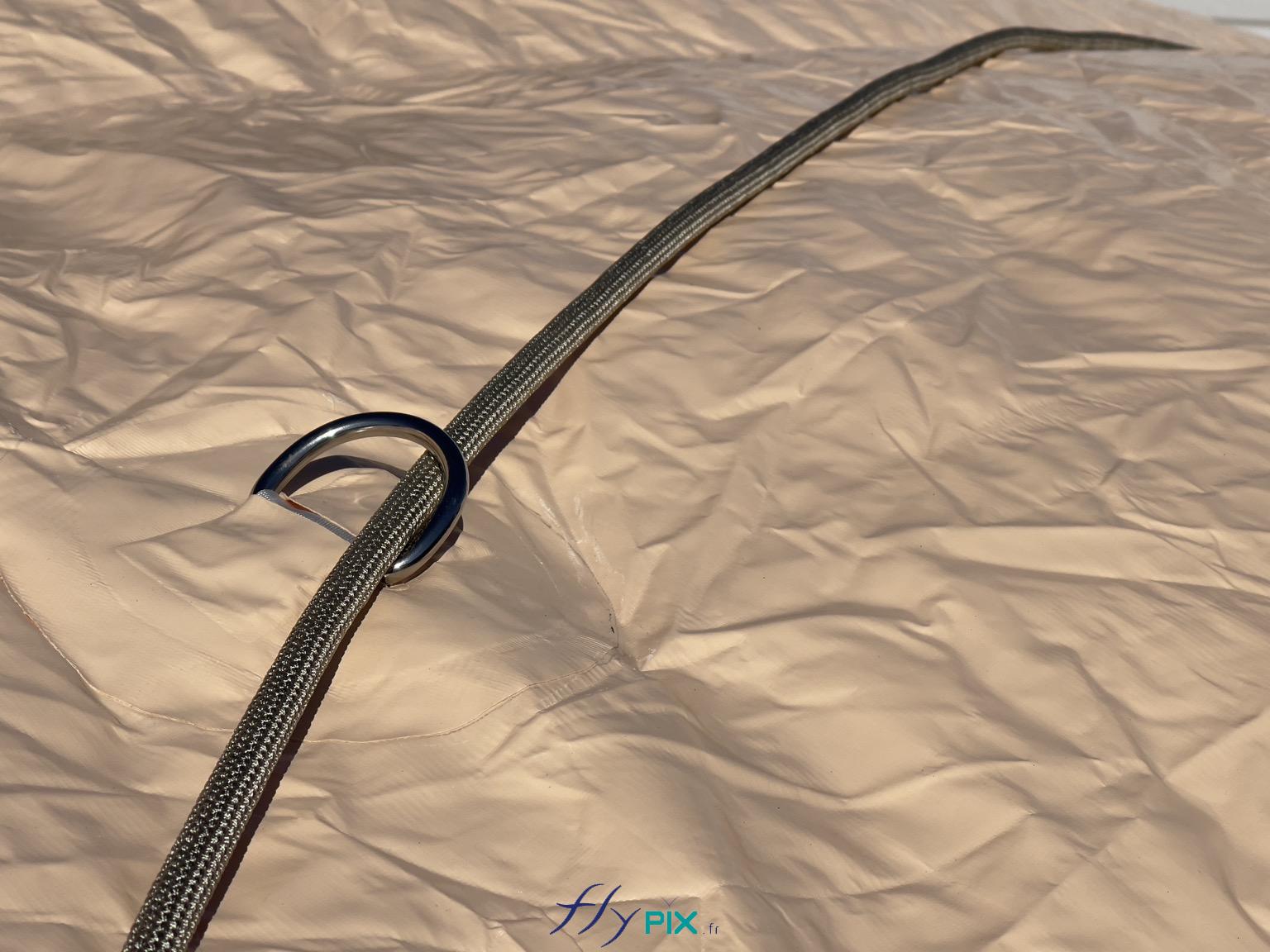

- Anneaux et œillets de fixation métalliques externe pour les haubans,
- Bavette au sol tout autour de la tente,
- Lestages inclus : sac à remplir de sable (en option),

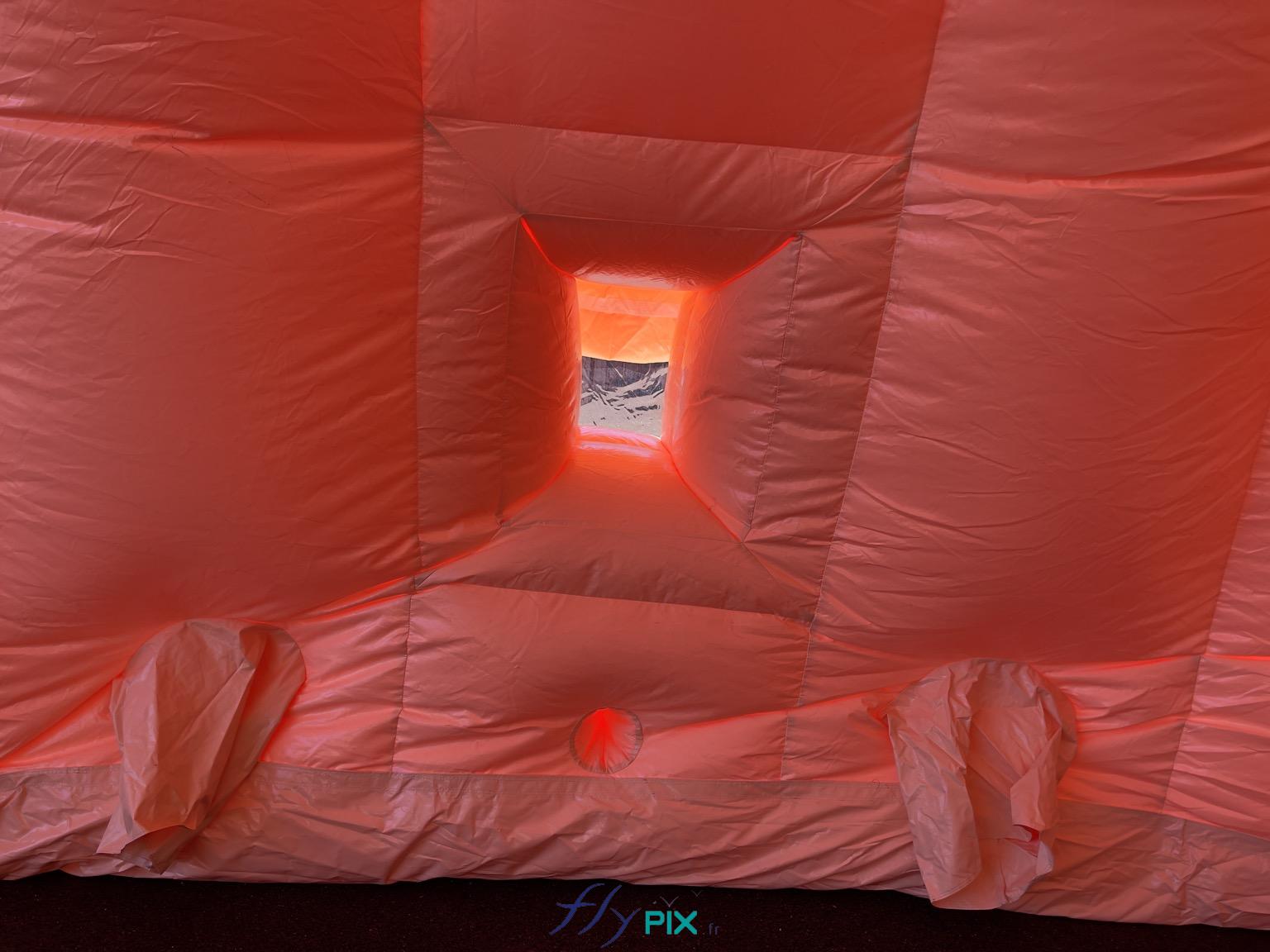

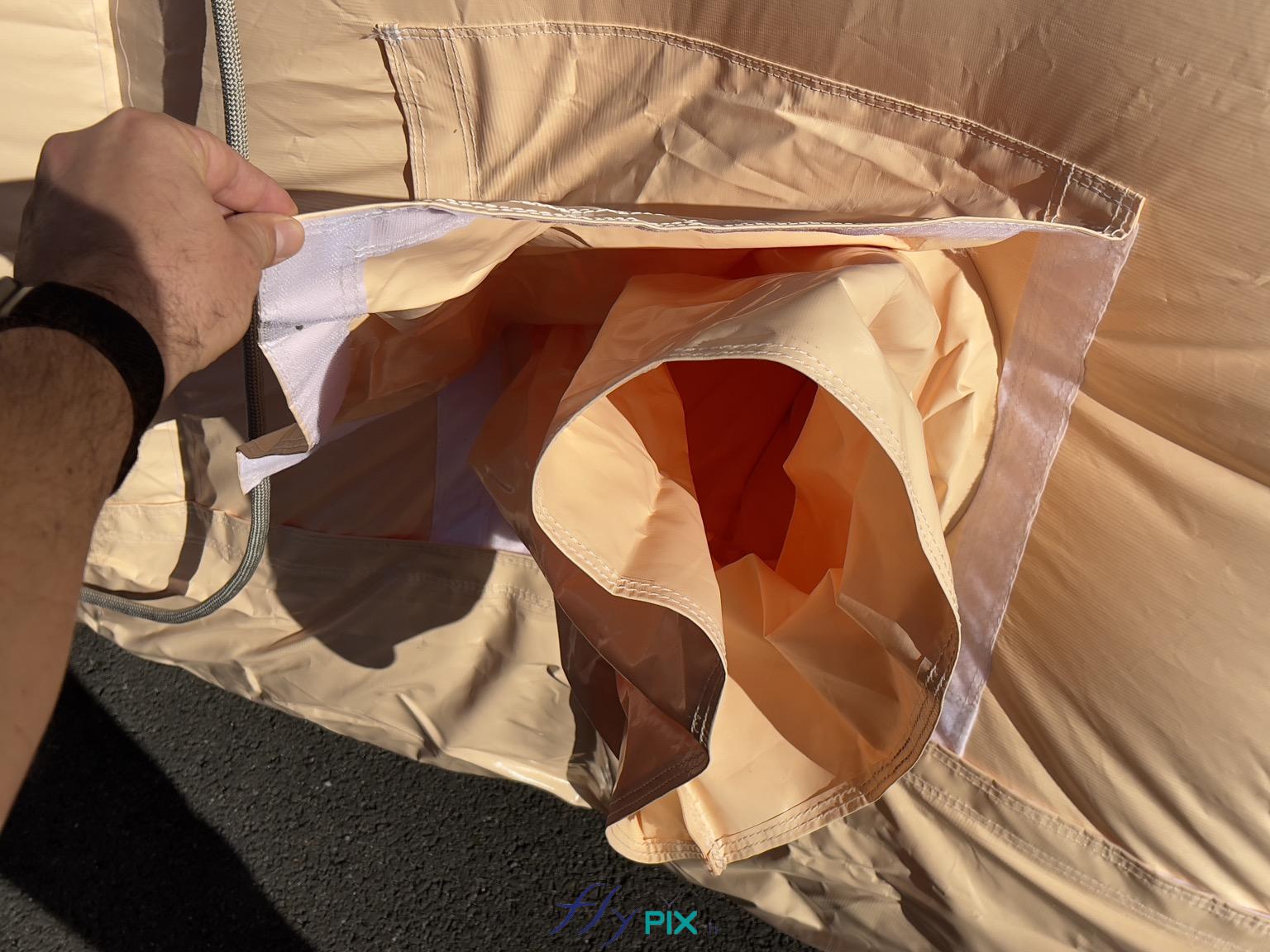

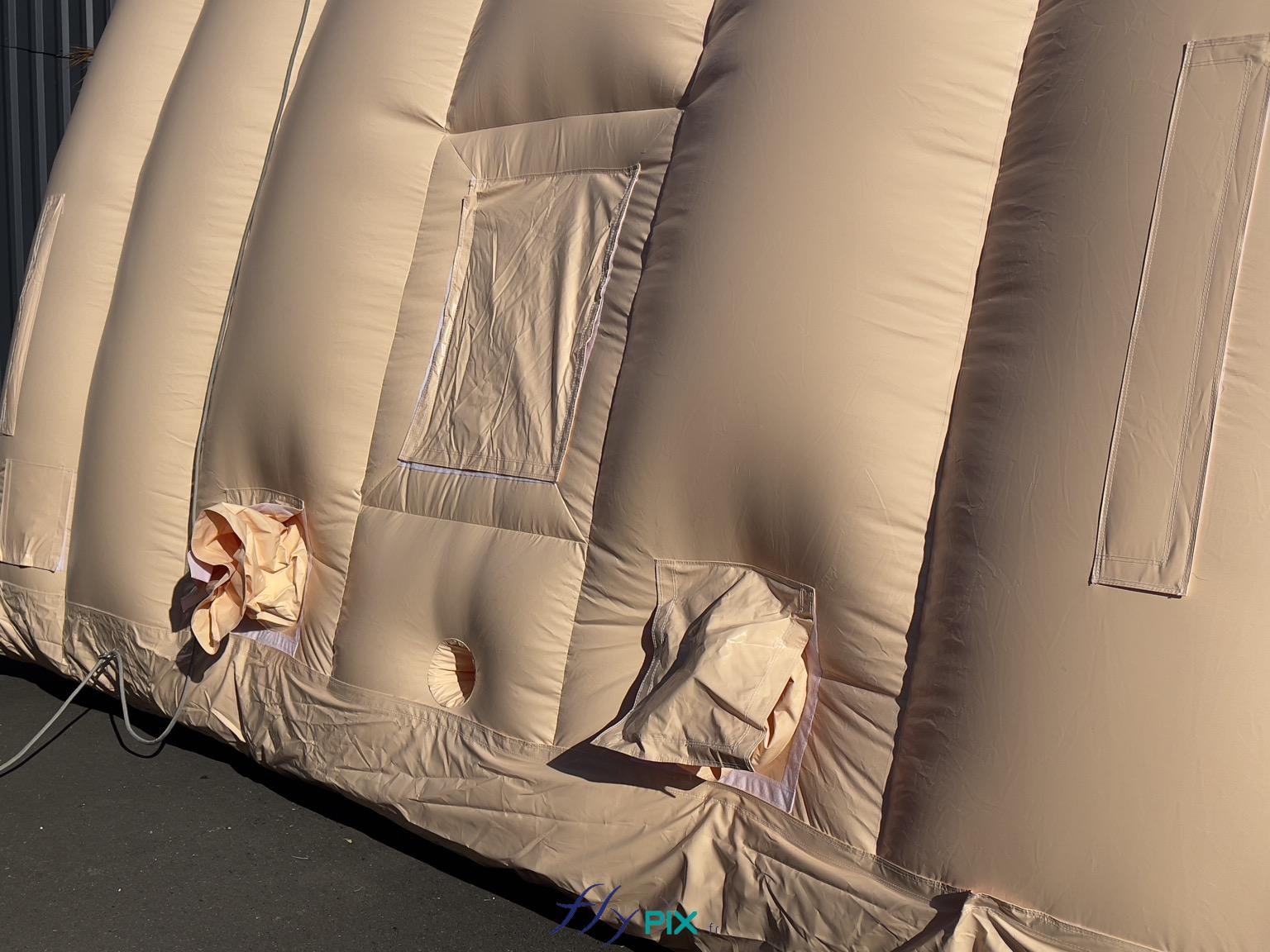

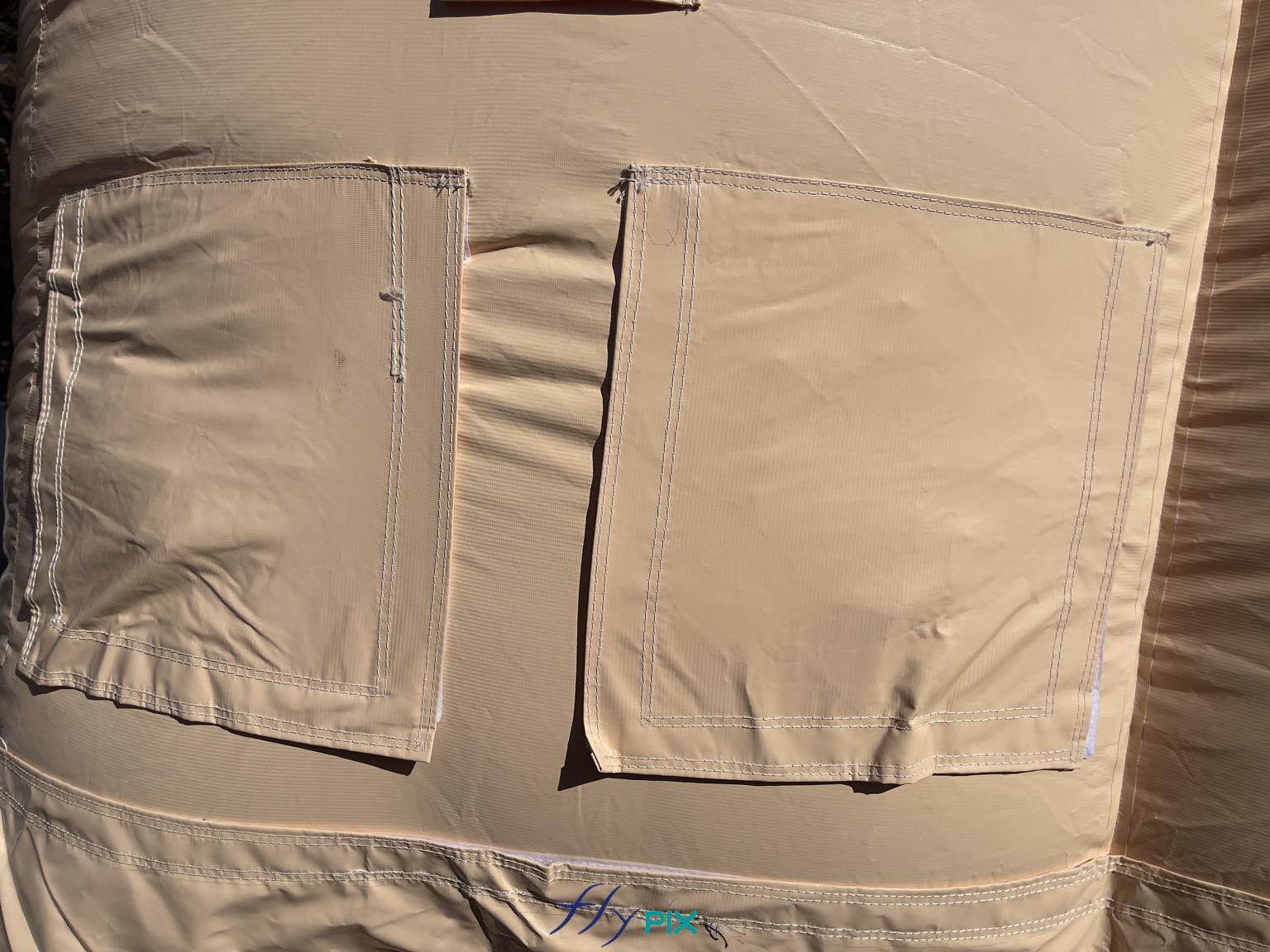

- Par module : 2 manchons à air chaud/froid, emplacements et diamètres à définir, systèmes filtration, de climatisation ou de chauffage non fourni,

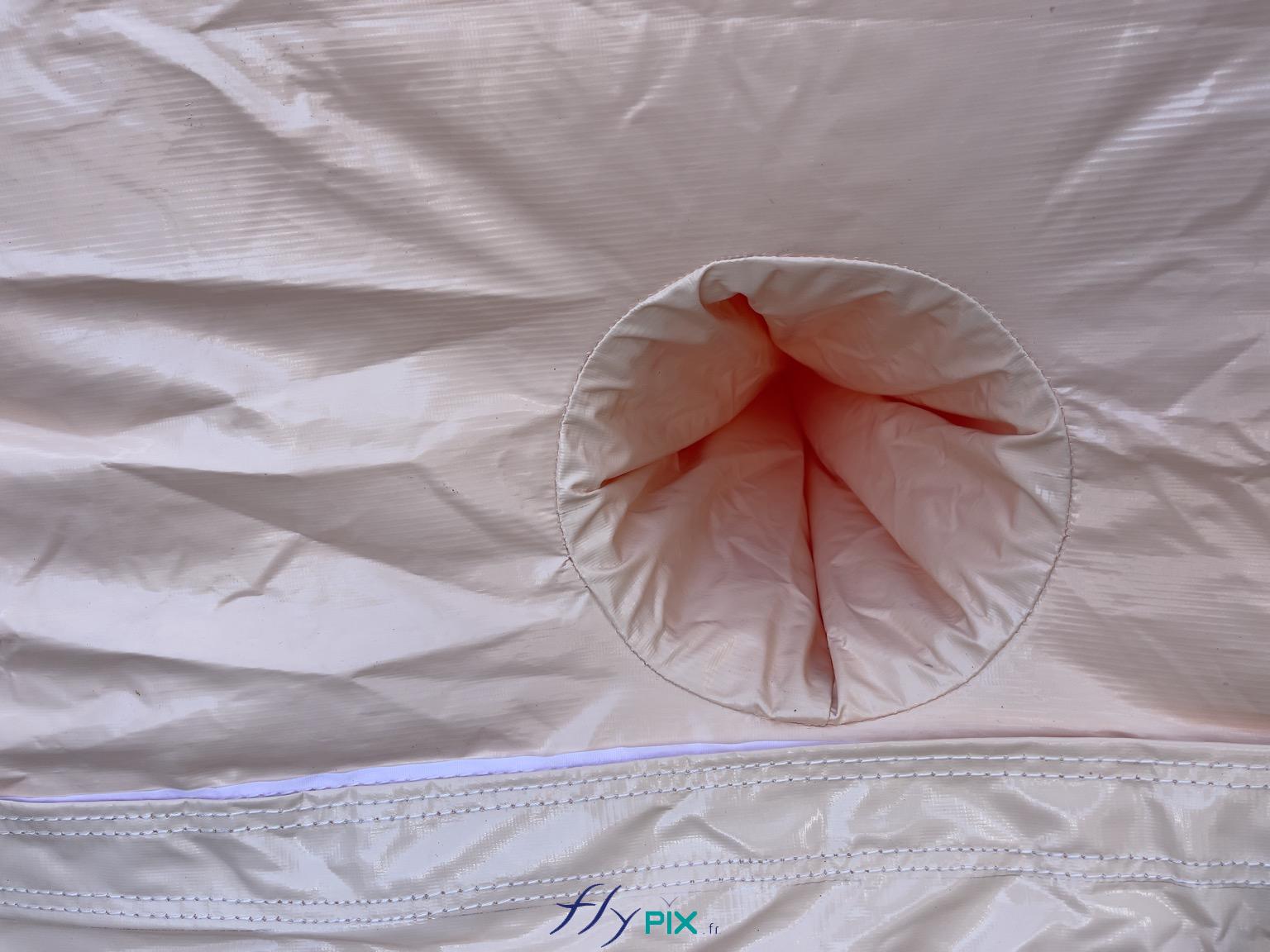

- Par module : 2 manchons passe fils et gaines électriques, emplacements et diamètres à définir,

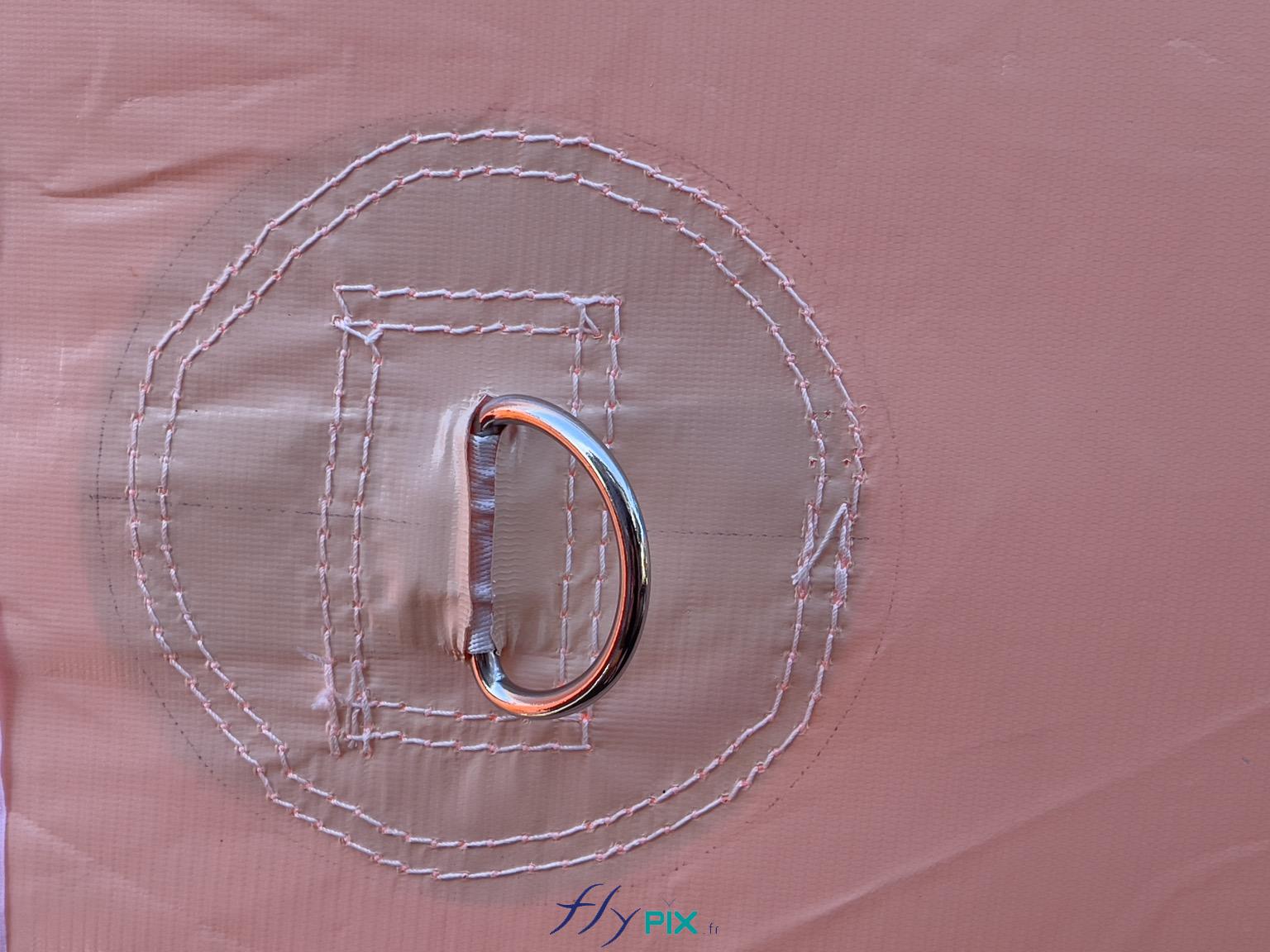

- Kit haubanage cordes marine pro Lancelin,
- Norme anti-feu LNE France type M2,
- Sac de rangement,
- Kit de réparation : bandes PVC + Kit soudage PVC + colle,
- Garantie 1 an constructeur + SAV + assistance téléphonique,
- BAT en studio graphique,
- Fabrication sur mesure par nos soins en France, dans nos ateliers à Orléans,
- Le hangar est fourni sans bâche au sol,
- Prévoir alimentation électrique, 220 V, en permanence, pendant toute la durée de déploiement du hangar.
- Prévoir groupe électrogène en permanence par vos soins sur le site de déploiement.
Prévoir moyens logistiques par vos soins (à définir) :
- Groupe électrogène de secours (6 KW minimum),
- Manitou,
- Pirle ou échelle avec plateau, pour la gestion de la porte principale,
- Monte charge.
Services & garanties :
- Notre expérience et savoir faire, notre réactivité, nos références clients,
- Fabrication sur mesure, par nos soins, en France, dans nos ateliers,
- Le suivi de vos projets et l'accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
- Des matériaux PVC de grande qualité, résistants, solides et durables,
- Certifications ; normes anti-feu LNE France type M2 (et non type M3, insuffisant) pour les PVC (très haut niveau de protection contre le feu),
- Certifications : normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
- Garantie 1 an constructeur, SAV inclus,
- Assistance téléphonique,
- Service de maintenance et de réparation à l'atelier ou sur site.
Fournitures et services :
- Qté 1 étude note de calcul, ingénierie, modélisation 3D.. Résistance, vent, calcul des lestages
- Qté 5 modules largeur = 14 x Longueur = 5 m x Hauteur = 7 m + raccords, ventilés par turbines en permanence, 5 turbines incluses, prix du lot entier
- Qté 5 turbines électriques de secours, de remplacement, 2800 W, 220 V, garantie 1 an

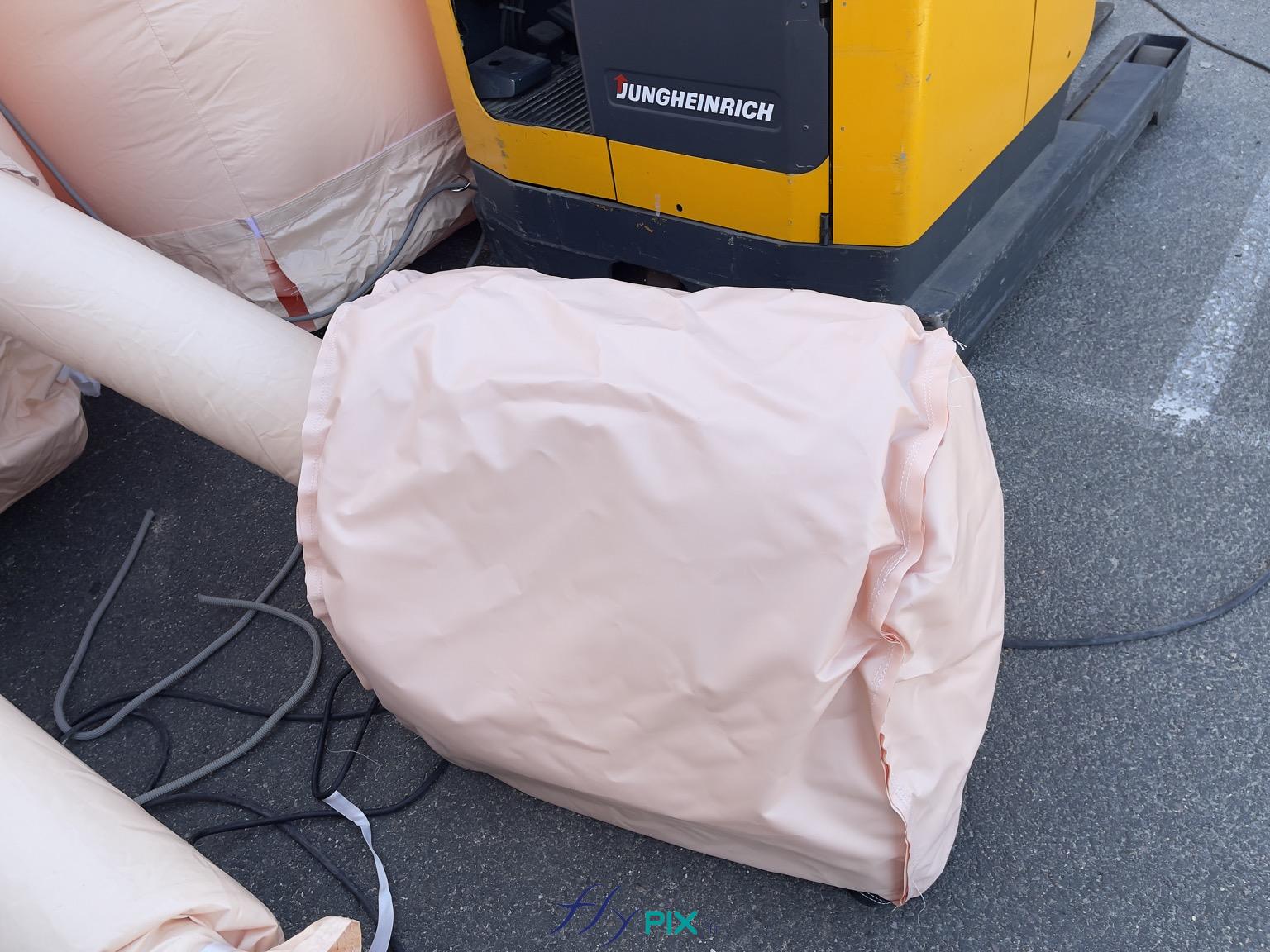

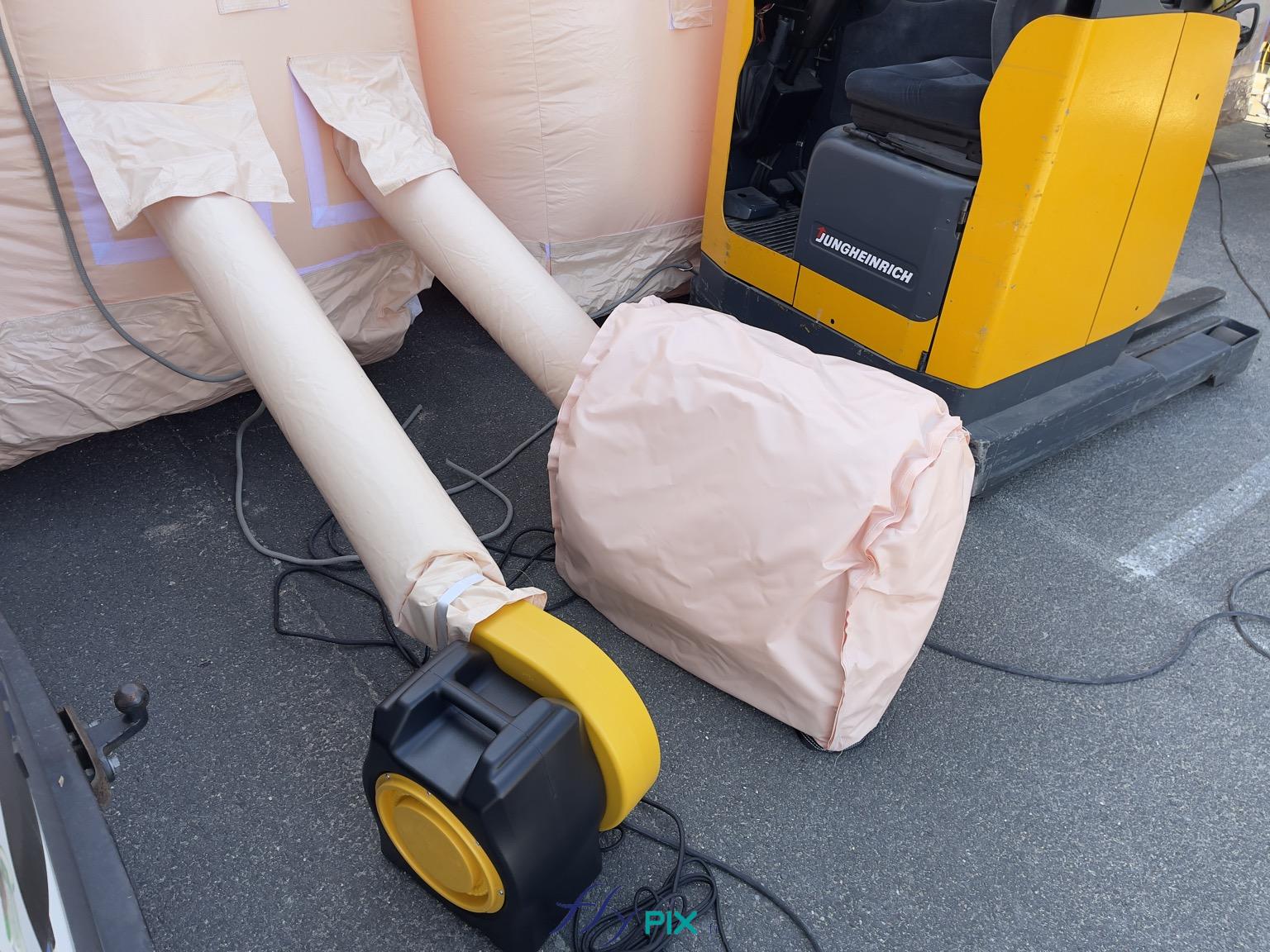

- Qté 5 protèges turbines, protèges pluie et silencieux

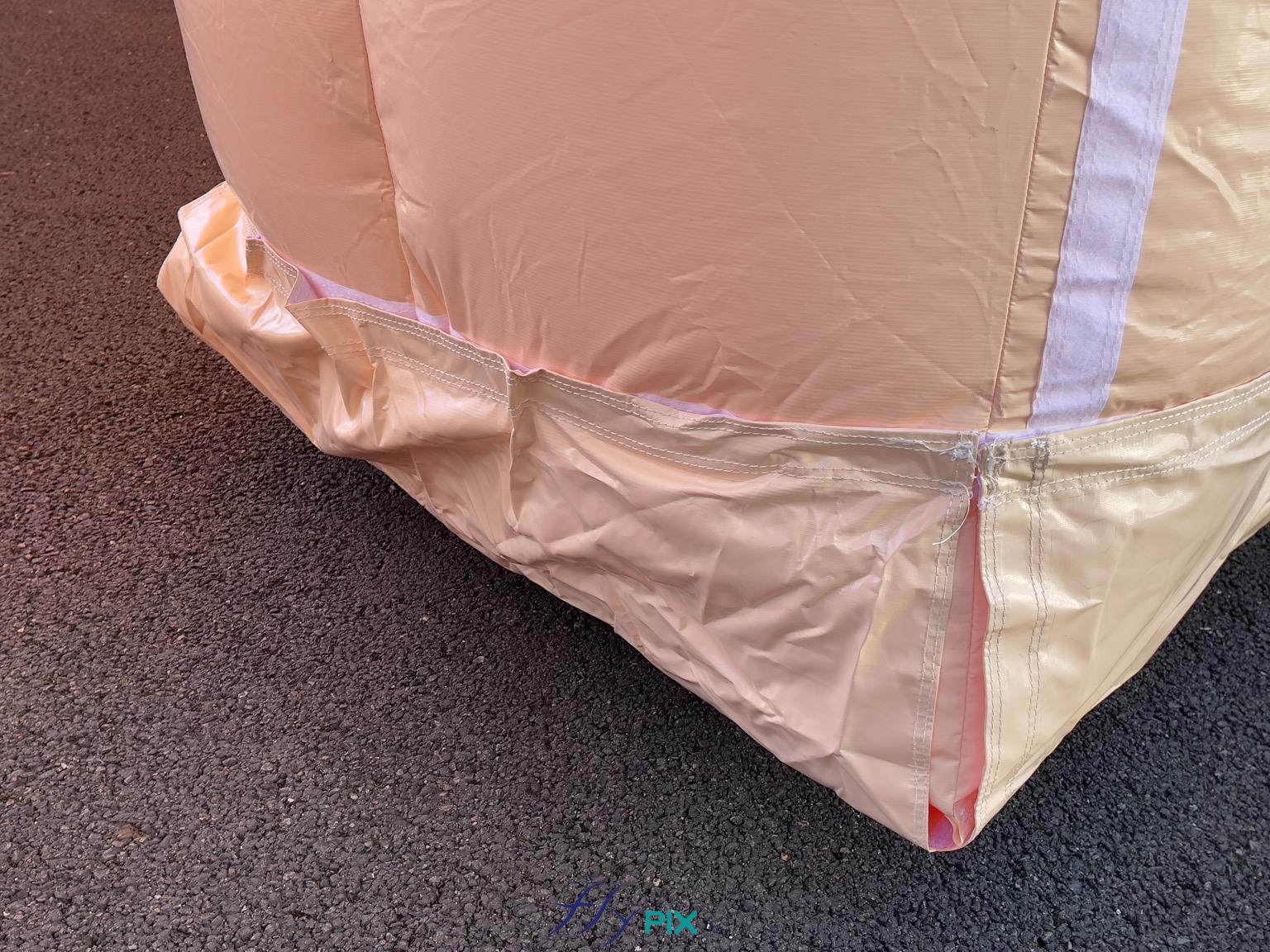

- Renforts au sol sous les boudins en contact au sol sur la longueur 25 m et la largeur 14 m, fixations velcro, prix global pour l'ensemble des 5 modules
- Qté 60 sacs de lestages à remplir de sable, 12 par module de tente (x5), soit 60 en tout, sable non fourni
- Qté 5 caisses de rangement, prix unitaire, 1 caisse par module
- Qté 1 livraison France Métropolitaine par transporteur, France Métropolitaine.
- Qté 1 pose, installation, formation sur site, inclus, par nos soins.
Nous livrons des abris et tentes gonflables de chantiers industriels et BTP dans les territoires suivants :
- France Métropolitaine,
- DOM-TOM: Martinique, Guadeloupe, Réunion, Mayotte, Nouvelle-Calédonie, Guyane,…
- Europe : Luxembourg, Belgique, Suisse, Monaco,…
- Afrique Francophone : Maroc, Tunisie, Algérie, Sénégal, Côte d’Ivoire, Madagascar,…
- Livraison possible dans le monde entier, sur demande.
Pourquoi nous ne proposons pas de toile OXFORD pour nos abris ?
- Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
- Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
- Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.
