Résumé : Pour la SNCF, fabrication sur mesure d'un boudin gonflable, en enveloppe PVC 0.45 mm simple peau, avec 2 manchons, gonflé avec une turbine en permanence. Cette structure gonflable est destinée à être placé sous un wagon pour limiter la circulation de courants d'air, pour le confort des opérateurs et des techniciens pendant leurs chantiers en atelier en environnement intérieur.
Cette photo a été prise durant un essai de test de pression dans notre atelier. Nous voyons ici un boudin gonflable entièrement en enveloppe PVC 0.45 mm simple peau, une structure gonflable, gonflée à l'air avec une turbine en permanence, doté d'une turbine, d'un caisson de réduction de bruit atténuant les bruits générés par la turbine de -18 dB, et aussi des anses et des poignées de manutention. L'ensemble est rangé plié dans un sac de rangement pour être transporté facilement et déployé rapidement lors de chantiers industriels, dans ce cas précis, un chantier ferroviaire de travaux et de restauration de wagons de trains pour la SNCF. Ce boudin gonflable sera placé en dessous des wagons pour réduire des courants d'air, pour un meilleur confort des techniciens pendant les travaux. – Droits réservés, reproduction interdite. Copyright FlyPix.
Un autre exemple concrets :
KAEFER : arche de boudins gonflable à usages industriels, air captif, enveloppe PVC 0.6 mm simple peau
Vidéo présentant le boudin fabriqué pour la SNCF, une structure gonflable en PVC 0.45 mm :
Cette vidéo a été réalisée par le technicien. pendant la phase de test de gonflage du boudin gonflable, à l'atelier de fabrication.
BAT présentant le concept du boudin gonflable conçu et réalisé pour la SNCF pour l'un de leurs chatiers ferroviaires, à usages industriels. – Droits réservés, reproduction interdite. Copyright FlyPix.
Qté 1 boudin gonflable L = 3.70 m x H = 0.70 m, forme cylindrique, enveloppe PVC 0.45 mm simple peau, turbine
Caractéristiques techniques :
- Boudin gonflable,
- Dimensions utiles : L = 3.70 m x H = 0.70 m, forme cylindrique,
- Structure gonflable gonflée à l'air, ventilée par une turbine en permanence,
- 1 turbine électrique incluse, 220 V, normes CE,
- 2 Manchons à air pour la turbine (1 à droite et 1 à gauche),
- Matériau : enveloppe PVC 0.45 mm simple peau, couleur Pantone usine, jointures soudées,
- Norme anti-feu LNE France type M2,
- Anses et poignées de manutention,
- Sac de rangement,
- Kit de réparation,
- Sans œillet ni anneaux, à poser au sol
- BAT en studio graphique,
- Garantie constructeur 1 an, SAV, assistance téléphonique,
- Fabrication sur mesure par nos soins, dans nos ateliers en France, à Orléans,
- Prévoir courant électrique, 220 V, en permanence.
Représentation graphique et modélisation 3D qui présente le concept de boudin gonflable validé par le commanditaire, ici la SNCF. – Droits réservés, reproduction interdite. Copyright FlyPix.
Modélisations infographies 3D du prototype de boudin gonflable réalisé pour la SNCF. Un boudin gonflable entièrement en enveloppe PVC 0.45 mm simple peau. Cette structure gonflable est gonflée à l'air en permanence, grâce à une turbine électrique. 2 manchons à air permettent de placer la turbine à droite ou à gauche du boudin. – Droits réservés, reproduction interdite. Copyright FlyPix.

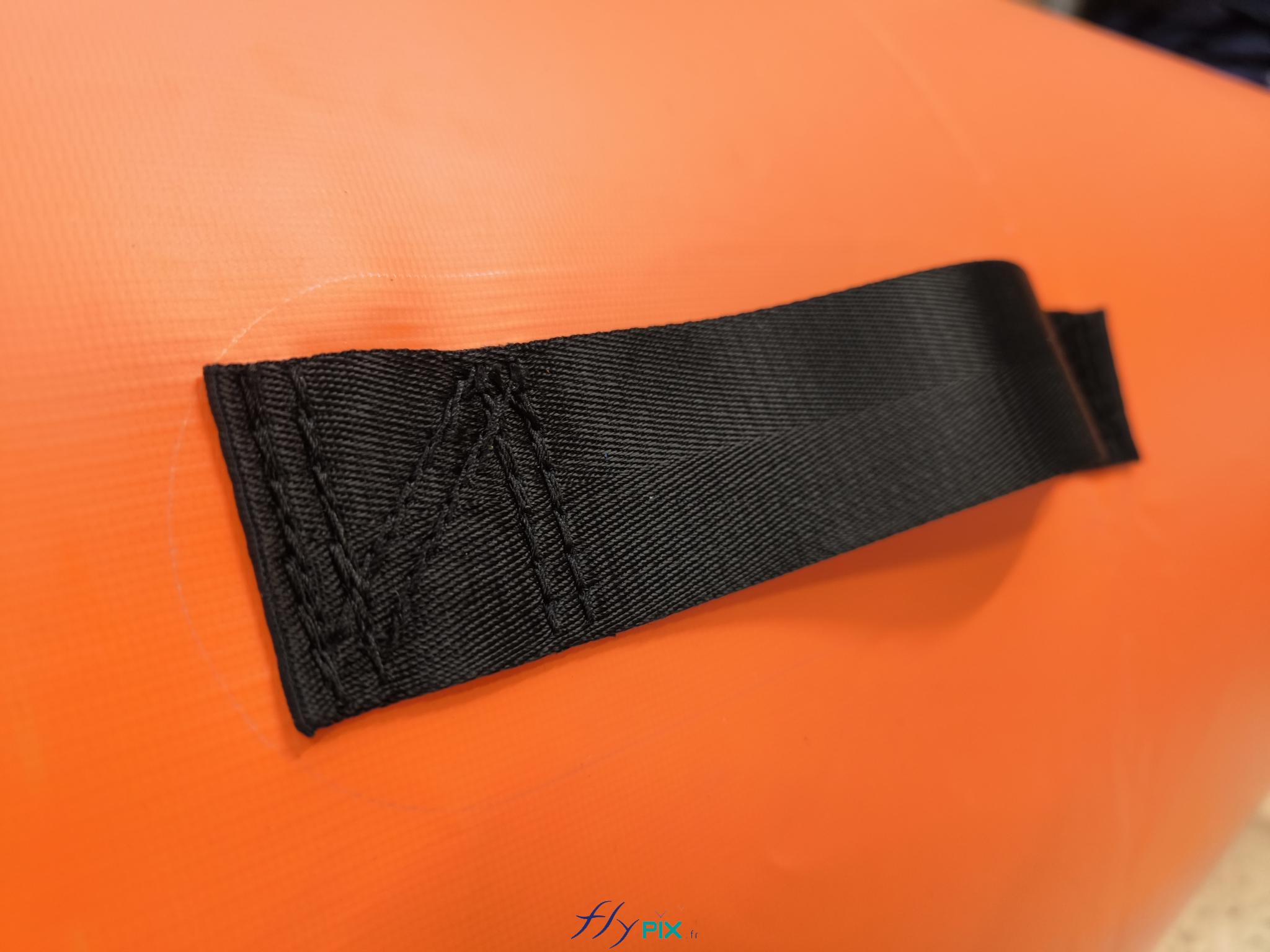

Vue détaillée d'une poignée ou anse de manutention, fixée sur le boudin gonflable, sur l'enveloppe PVC 0.45 mm simple peau. cette interface permet de déplacer et de positionner le boudin gonflable facilement au bon endroit, pendant le chantier industriel. – Droits réservés, reproduction interdite. Copyright FlyPix.

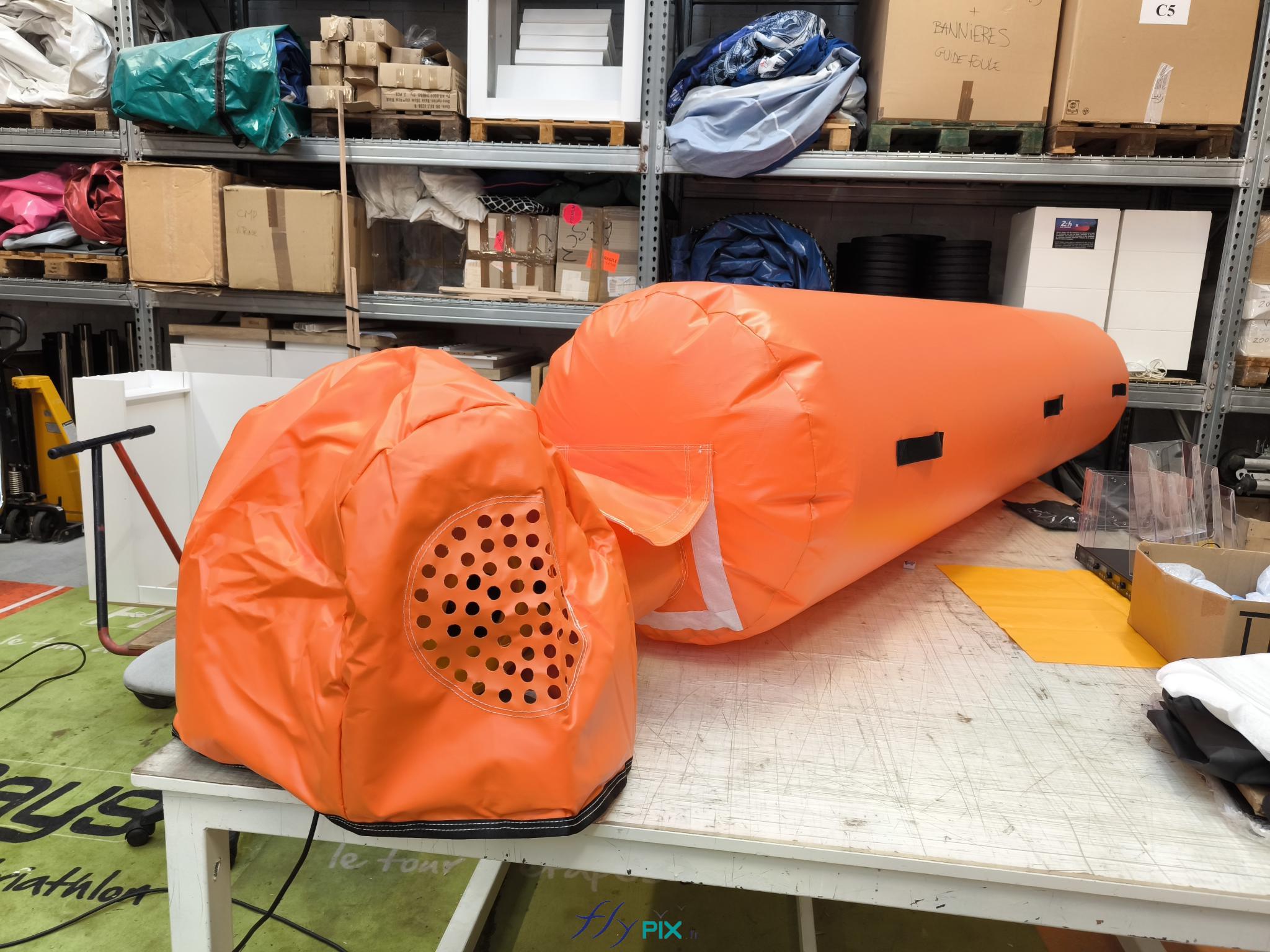

Sur cette photo du boudin gonflable, au premier plan, nous observons un caisson de réduction de bruits générés par la turbine électrique, qui procure l'avantage de réduire les bruits de -18 dB en moyenne. La turbine électrique fonctionnant en permanence, ce réducteur de bruits permet d'apporter un meilleur confort pour les usagers techniciens lors de leurs travaux sur les chantiers industriels ferroviaires. L'air en provenance de la turbine est insufflé dans le boudin gonflable grâce à un manchon à air. – Droits réservés, reproduction interdite. Copyright FlyPix.

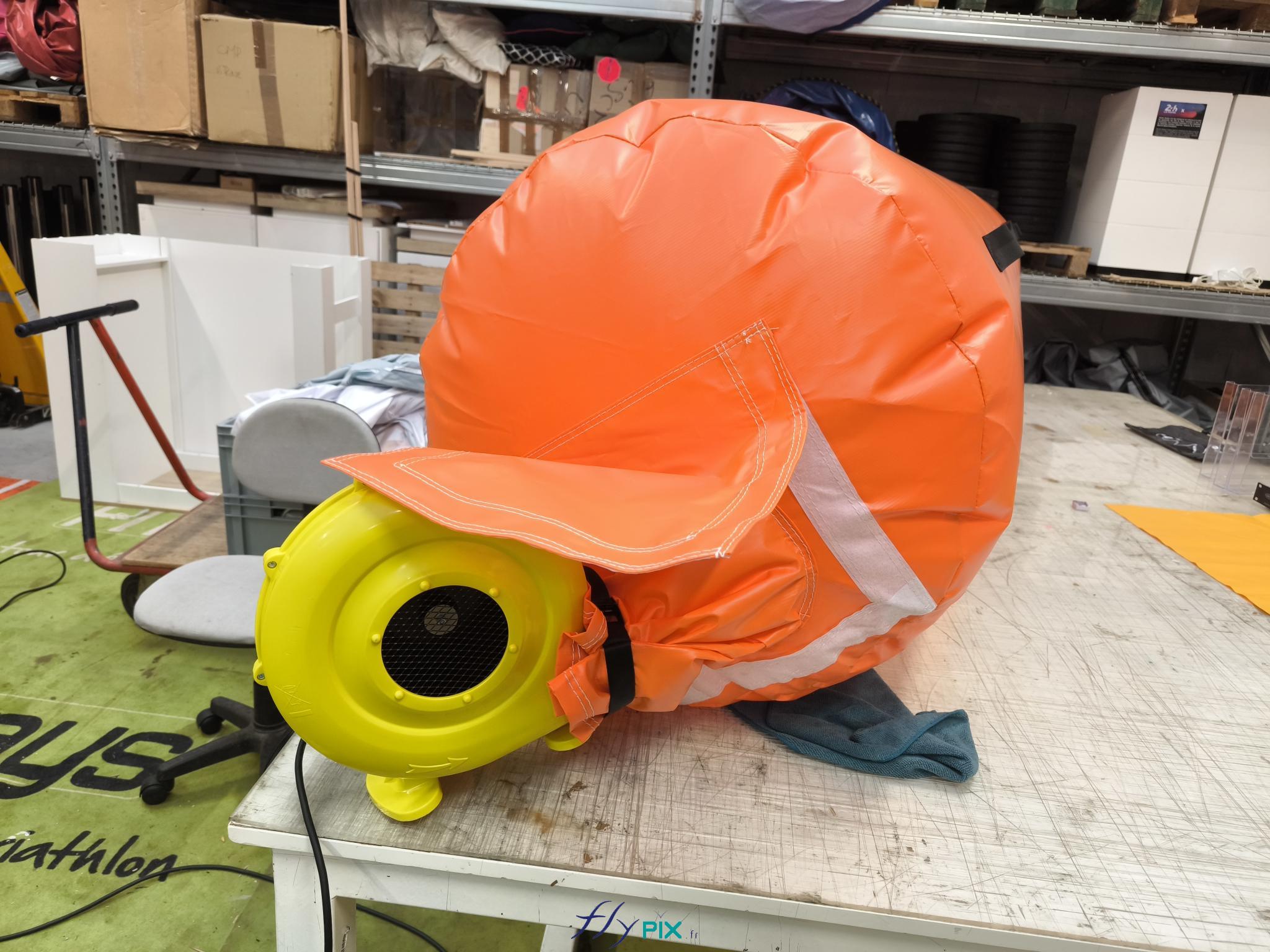

Vue détaillée de la turbine électrique qui fonctionne en permanence pour gonfler avec de l'air la structure gonflable, ici un boudin entièrement en enveloppe PVC 0.45 mm simple peau. – Droits réservés, reproduction interdite. Copyright FlyPix.
