FFE Compétition : fabrication d'une arche gonflable imprimée U inversé, pour un podium avec les logos des sponsors

Résumé : L'association FFE Compétition (Fédération française d'équitation) nous a fait confiance pour la fabrication sur mesure d'une arche gonflable imprimée air captif entièrement en enveloppe PVC 0.6 mm simple peau, de forme rectangulaire. Cette structure gonflable est destinée à servir de décors de fond pour un podium, pour accueillir les gagnants des compétitions sportives. L'arche gonflable est dotée de banderoles imprimées avec le logo de l'association et aussi une bâche micro-perforée présentant les logos des sponsors.

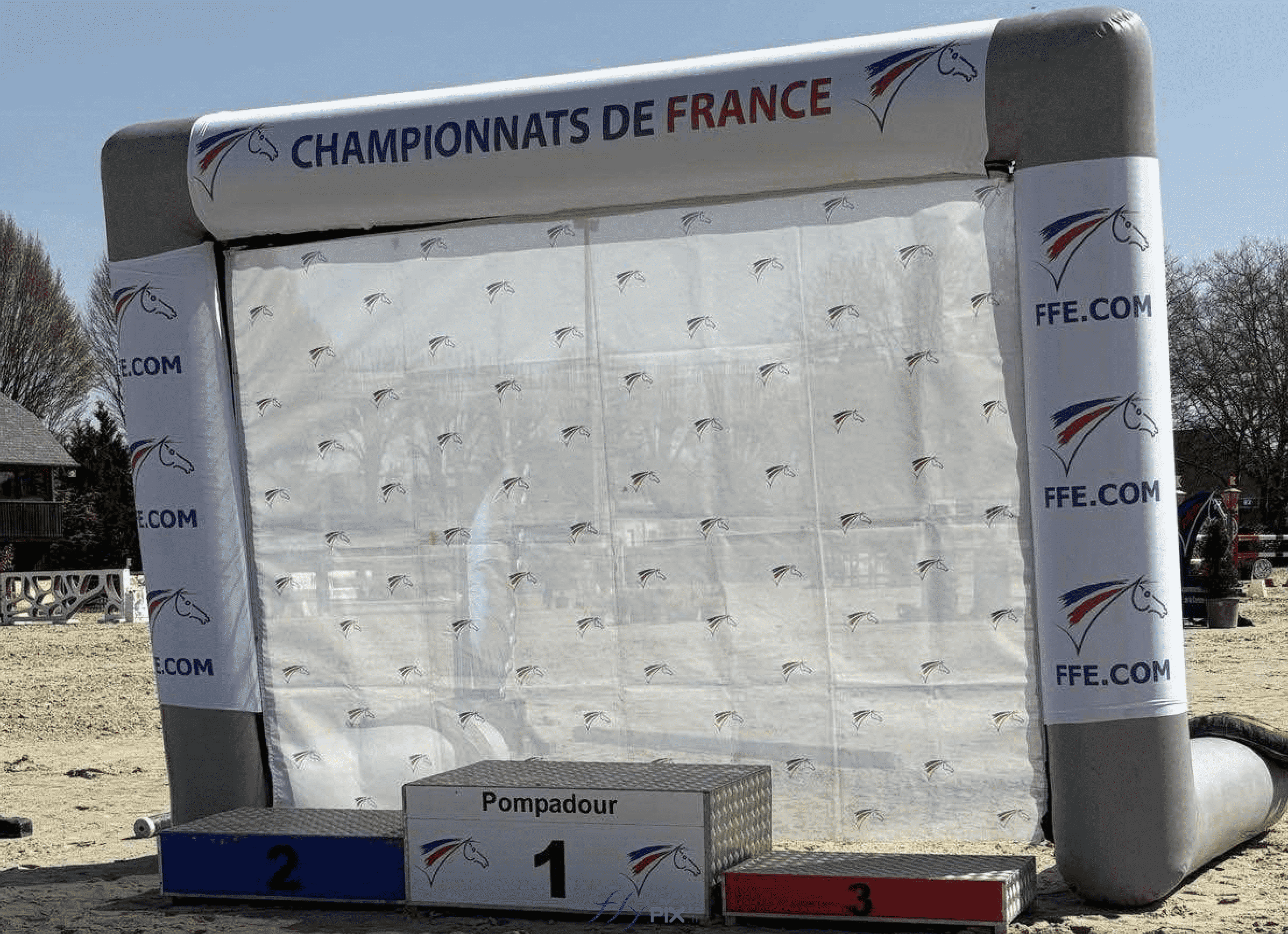

arche gonflable air captif FFE Competition vue face avec podium marquages amovibles impression banderoles sponsors enveloppe pvc

Voici une arche gonflable personnalisée et imprimée, fabriquée sur mesure par nos soins, dans nos ateliers en France à Orléans, en forme de U inversé ou de rectangle. Il s'agit ici d'une structure gonflable air captif, gonflée à l'air avec une pompe électrique, via une valve anti-retour. L'enveloppe de l'arche est en PVC 0.6 mm simple peau. Le but est de fabriquer une structure gonflable neuve, basée sur l'ancienne configuration d'une arche gonflable plus ancienne, avec quelques améliorations techniques en plus.

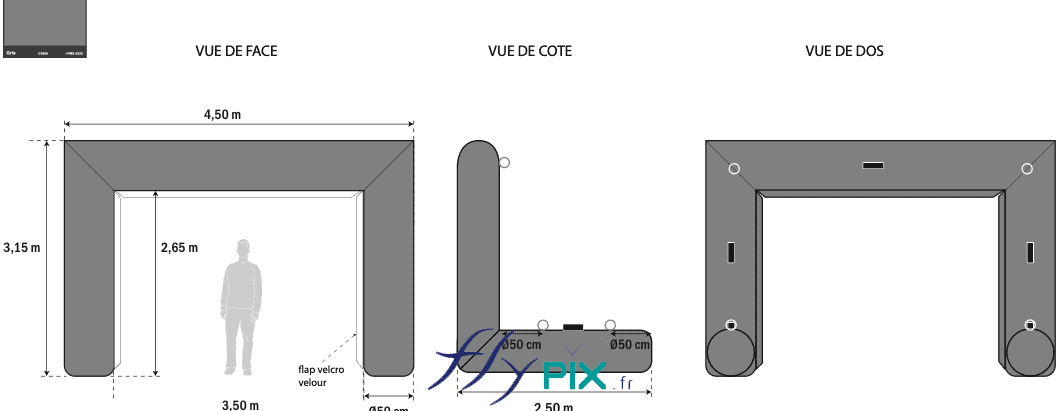

Ci-dessous : le BAT (bon à tirer) du concept de l'arche gonflable validée par le commanditaire.

bat arche gonflable air captif podium enveloppe pvc FFE Competition

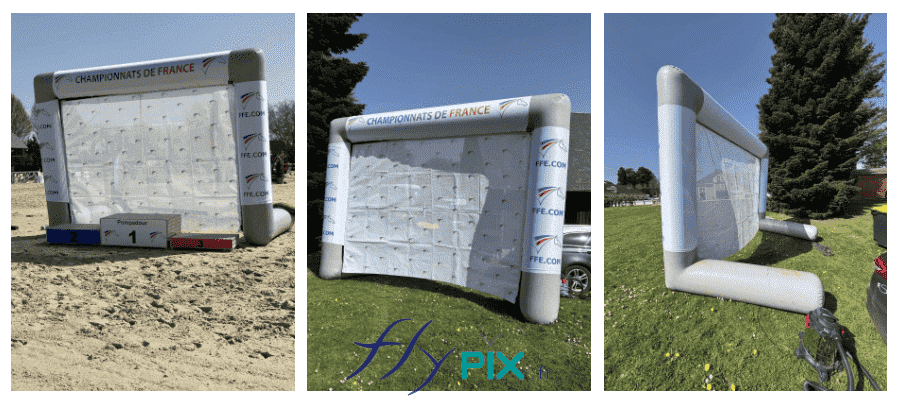

arche gonflable air captif FFE Competition enveloppe pvc avec banderoles marquages amovibles

Qté 1 arche gonflable L 4.50 m x H 3 m, boudin 0.50 m de diamètre, air captif, enveloppe PVC 0.6 mm simple peau, sans fourniture des banderoles imprimées

AIR CAPTIF PVC 0.6 MM SIMPLE PEAU

GARANTIE CONSTRUCTEUR 1 AN, SAV, ASSISTANCE TÉLÉPHONIQUE

Fabrication sur mesure par nos soins, dans nos ateliers en France à Orléans.
Sac de rangement, kit de réparation, kit cordes, haubanage, anneaux et œillets de fixations métalliques, norme anti-feu M2. BAT en studio graphique inclus.

CAHIER DES CHARGES :

Dimensions :

Largeur intérieure de l'arche : 3 m 50 cm
Largeur extérieure arche avec les boudins : 4 m 50 cm
Diamètre du boudin : 0 m 50 cm
Longueur pied : 2 m 30 cm
Hauteur arche : 3 m 15 cm
Dimension du fond de podium (bâche blanche ajourée avec logo FFE sur la photo) : 2 m 42 cm x 3 m 50 cm

Bandes velcro :

Hauteur scratch interne : 2 m 45 cm
Largeur du scratch : 5 cm
Sur l'arche, il n'y a que des bandes de scratch femelles (boucle). La partie mâle (crochet) se trouve sur la bâche fond de podium et les chaussettes (championnat de France et ffe.com sur les photos).

Dans les axes d'améliorations :

une sangle réglable avec mousqueton qui viendrait faire la diagonale entre le haut du boudin (dans l'angle) et le pied (à environ 30 cm de l'extrémité),
des œillets au niveau de l'arrivée de la sangle sur le pied du boudin, sur la partie haute pour pouvoir les attacher à un poids qui se trouverait au sol.
Cela devait permettre à l'arche de ne pas tomber en avant et d'être lestée sur l'arrière.

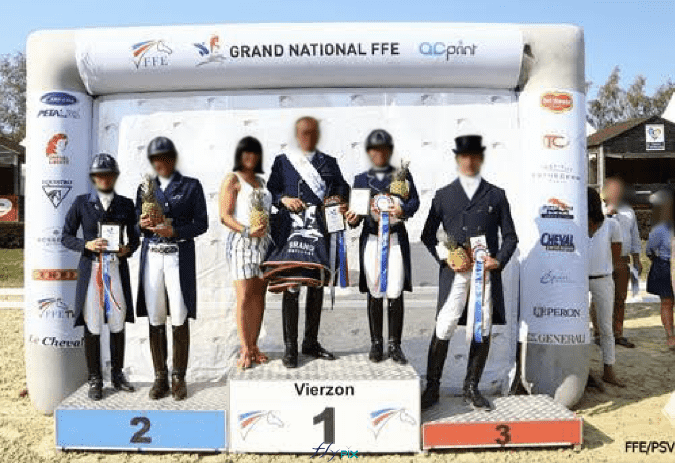

arche gonflable air captif FFE Competition podium competition sportive enveloppe pvc wpp1750085397578

Une arche gonflable avec des banderoles amovibles et une bâche imprimée micro-perforée présentant les logos de l'association et des sponsors. Devant l'arche, il y a un podium.

arche gonflable air captif FFE Competition vue face avec marquages amovibles logos sponsors enveloppe pvc
